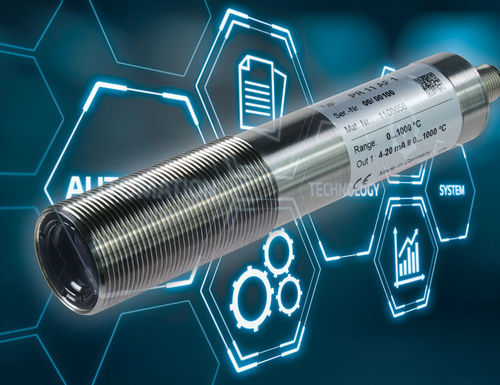

Pyromètre sans affichage CellaTemp® PR 11

°CIO-Linkà sortie analogique

Description du produit :
Le CellaTemp® PR 11 est un thermomètre infrarouge intelligent pour une mesure de température rapide, sans contact et sans usure à une distance sûre dans la plage de 0 à 1000 °C.

Caractéristiques principales :

• Pyromètre compact avec boîtier en acier inoxydable
• Interface IO-Link standardisée et indépendante du bus terrain
• Sortie analogique 0/4 - 20 mA (linéaire, commutable, configurable)
• Grandes plages de mesure avec haute résolution thermique
• Haute résolution optique et précision de mesure grâce à des lentilles de précision antireflet large bande
• Sortie de commutation configurable universellement
• Montage simple via filetage central M30

Propriétés / version (sélectionnée) :
CellaTemp® PR 11 AF 1 — Plage de mesure : 0 - 1000 °C — Taille de la cible : 11 mm — Distance focale : 0,3 m — Forme du champ de mesure : ronde — Principe de mesure : monochrome

Paramètres de mesure (extrait) :
Plage de mesure : 0 - 1000 °C
Capteur : Thermopile
Gamme spectrale : 8 - 14 µm
Temps de réponse t90 : ≤ 60 ms
Incertitude de mesure : 0,75 % de la lecture [°C] + 2,0 K
Répétabilité : 1 K
Coefficient de température : 0,1 K/K (T < 250 °C) ; 0,04 %/K (T > 250 °C)
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K

Paramètres électriques (extrait) :
Sortie analogique : 0(4) - 20 mA linéaire, commutable, configurable
Résistance : ≤ 500 Ω
Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
Entrée de test : 10 - 34 V DC (selon IEC 61131-2)
Interface : IO-Link
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 50 mA à 24 V DC

Paramètres généraux (extrait) :
Connexion : Connecteur à vis M12, 4 broches (codage A)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : max. 95 % HR (sans condensation)
Dimensions : Ø 30 x 185 mm (sans prise)
Boîtier : Acier inoxydable V2A (1.4305)
Indice de protection : IP 65 (selon DIN 40050)
Poids : env. 0,4 kg

Paramètres réglables (aperçu) :

• Sortie analogique 0/4 - 20 mA (mise à l'échelle)
• Émissivité
• Constante de temps d'amortissement
• Temps de maintien pour la mémoire du maximum
• Mode de fonctionnement et points de commutation du contact
• Réinitialisation aux paramètres d'usine
• Unité de température °C/°F
• Simulation de température (fonction service)

Fonctions (sélectionnées) :

• Signal de surtempérature et signalisation des erreurs/événements via l'interface numérique
• Simulation d'une valeur mesurée pour les opérations de service et de test
• Protection contre l'inversion de polarité pour l'alimentation, la sortie analogique et la sortie de commutation

Contenu de la livraison :
Thermomètre infrarouge CellaTemp® PR ; manuel court ; 2 écrous de fixation

Tableau du champ de mesure (lignes sélectionnées pour PR 11 AF 1) :
Distance de mesure 0,00 mm — Diamètre du champ de mesure 16,50 mm
Distance de mesure 12,00 mm — Diamètre du champ de mesure 16,28 mm
Distance de mesure 24,00 mm — Diamètre du champ de mesure 16,06 mm
Distance de mesure 36,00 mm — Diamètre du champ de mesure 15,84 mm
Distance de mesure 48,00 mm — Diamètre du champ de mesure 15,62 mm
Distance de mesure 60,00 mm — Diamètre du champ de mesure 15,40 mm
Distance de mesure 300,00 mm — Diamètre du champ de mesure 11,00 mm

Caractéristiques techniques :

• Modèle : CellaTemp® PR 11 (version AF 1 illustrée)
• Plage de mesure : 0 - 1000 °C
• Taille de la cible (sélectionnée) : 11 mm (à 300 mm)
• Gamme spectrale : 8 - 14 µm
• Type de capteur : Thermopile
• Temps de réponse (t90) : ≤ 60 ms
• Incertitude de mesure : 0,75 % de la lecture + 2,0 K
• Répétabilité : 1 K
• Interface : IO-Link
• Sortie analogique : 0/4 - 20 mA (linéaire, commutable, configurable)
• Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
• Alimentation : 24 V DC +10 % / -20 %
• Connexion : Connecteur à vis M12 4 broches (codage A)
• Plage de température ambiante : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Indice de protection : IP 65
• Boîtier : Acier inoxydable V2A (1.4305)
• Dimensions : Ø 30 x 185 mm (sans prise)
• Poids : env. 0,4 kg
• Contenu de la livraison : Thermomètre infrarouge, manuel court, 2 écrous de fixation
