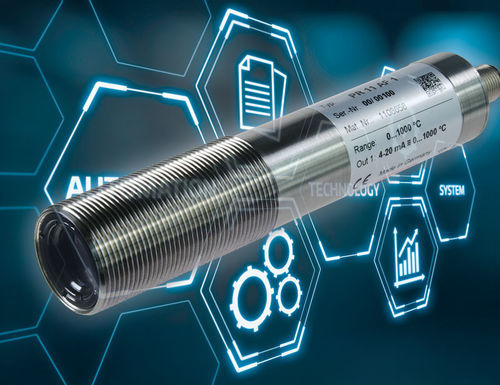

Pyromètre sans affichage CellaTemp® PR 18

°CKIO-Link

Product description
Le CellaTemp® PR 18 est doté d'une lentille spécialement résistante, permettant son utilisation dans des environnements extrêmes tels que les centrales d'enrobé et les centrales à béton, sans endommager la lentille par des vapeurs agressives ou des poussières. Pyromètre compact sans affichage, avec sorties analogique et IO-Link pour une intégration aisée aux automates et systèmes indépendants de bus de terrain.

Special features:

• Thermomètre infrarouge compact
• Interface IO-Link standardisée, indépendante des PLC et des bus de terrain
• Sortie analogique 0/4 - 20 mA
• Grandes plages de mesure avec haute résolution de température
• Haute résolution optique et précision de mesure grâce à des lentilles de précision antireflet à large bande
• Sortie de commutation configurable universellement
• Montage facile via filetage central M30

Measurement parameters
Plage de mesure : 0 - 500 °C
Capteur : Thermopile
Plage spectrale : 8 - 14 µm
Temps de réponse t90 : ≤ 60 ms
Incertitude de mesure : 0,75 % de la lecture de la température [°C] plus 2,0 K
Répétabilité : 1 K
Coefficient de température : 0,1 K/K (T < 250 °C); 0,04 %/K (T > 250 °C)
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K

Electrical parameters
Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible
Résistance : ≤ 500 Ω
Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
Entrée test : 10 - 34 V DC (selon IEC 61131-2)
Interface : IO-Link
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 50 mA à 24 V DC

General parameters
Connexion : Connecteur M12 4 broches à vis (codage A)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % r.H. max. (sans condensation)
Dimensions : Ø 30 x 185 mm (sans connecteur)
Boîtier : Acier inoxydable V2A (1.4305)
Indice de protection : IP 65 selon DIN 40050
Poids : env. 0,4 kg

Adjustable parameters

• Sortie analogique 0/4 - 20 mA ; Étalonnage/échelle de la sortie analogique
• Émissivité
• Constante de temps d'amortissement
• Temps de maintien de la mémoire de valeur maximale
• Mode de fonctionnement et points de commutation du contact de sortie
• Réinitialisation aux valeurs d'usine
• Unité de température °C/°F
• Simulation de température

Functions
Signal de surtempérature; Signalisation d'erreur/événement via interface digitale; Fonction service : simulation d'une valeur mesurée; Protection contre l'inversion de polarité pour l'alimentation, la sortie analogique et la sortie de commutation

Scope of delivery
Pyromètre CellaTemp PR; Manuel (court); 2 écrous de fixation

Version / Typical properties
Version : CellaTemp PR 18 AF 1
Plage de mesure (AF 1) : 0 - 500 °C
Taille de la cible : 11 mm
Distance focale (AF 1) : 0,3 m
Forme du champ de mesure : ronde
Principe de mesure : monochromatique

Measuring field table (Measuring distance | Measuring field diameter)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

Caractéristiques / spécifications techniques

• Modèle : CellaTemp PR 18 (série PR)
• Marque : Keller
• Plage de mesure : 0 - 500 °C
• Plage spectrale : 8 - 14 µm
• Taille optique de la cible (à 300 mm) : 11,00 mm
• Temps de réponse : ≤ 60 ms
• Interface : IO-Link + analogique 0/4 - 20 mA
• Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
• Alimentation : 24 V DC (+10 % / -20 %) / ≤ 50 mA
• Boîtier : Acier inoxydable V2A (Ø 30 x 185 mm)
• Indice de protection : IP65
• Poids : env. 0,4 kg
• Contenu de la livraison : pyromètre, manuel court, 2 écrous de fixation
