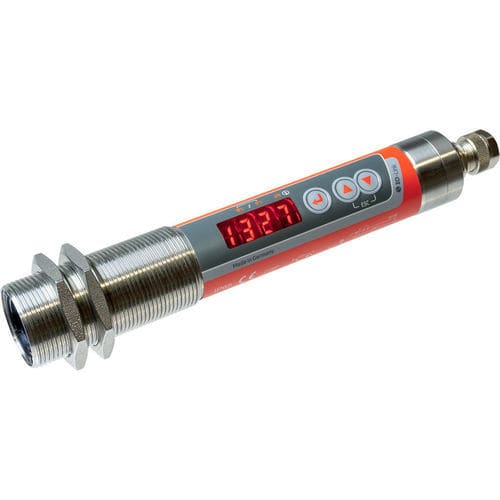

Thermomètre à infrarouge CellaCombustion PK 73

à sondeavec afficheur LED°C

Description produit :
Le CellaCombustion PK 73 est un pyromètre infrarouge industriel dédié à la mesure des gaz de combustion à une longueur d'onde présentant une forte densité optique pour les composants de gaz. Conçu pour les grandes installations de combustion (incinérateurs, centrales thermiques au charbon et fours industriels), il intègre l'indicateur de vitalité CellaTemp® PK (SMART) pour l'auto-surveillance, l'analyse et le signalement, facilitant la maintenance préventive en indiquant les moments optimaux de vérification et d'étalonnage selon les données d'exploitation.

Caractéristiques principales :

• Plage de mesure 500 à 2 500 °C
• Design compact et champ de visée étroit
• Sorties de commutation configurables universellement (2 x PNP)
• Haute résolution optique grâce à des lentilles de précision
• Interface IO-Link (V1.1.3)
• Paramétrage via boutons sur la sonde ou via l'interface du système
• Montage simple par filetage central M30
• Affichage LED 4 chiffres, lumineux

Données techniques :
Paramètres de mesure
Plage de mesure : 500 - 2500 °C
Capteur : Thermopile
Plage spectrale : gamme CO (mesure des gaz de combustion)
Temps de réponse t90 : ≤ 60 ms
Incertitude de mesure : 1 % de la lecture
Répétabilité : 4 K
Coefficient de température : 0,04 %/K
Résolution sortie courant : 0,1 K + 0,005 % de l'étendue choisie
Résolution interface : 0,1 K
Résolution affichage : 1 K

Paramètres électriques
Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible
Résistance : ≤ 500 Ω
Sorties de commutation : 2 x PNP Open Collector, 24 V DC, 150 mA max.
Entrée test : 10 - 34 V DC (selon IEC 61131-2)
Interface : IO-Link V1.1.3
Alimentation : 18 - 32 V DC
Consommation : ≤ 50 mA à 24 V DC

Fonctions et affichage
Affichage : LED 4 chiffres rouge, hauteur 8 mm
Indicateurs d'état : 3 x LED
Touches de commande : 3 boutons

Paramètres généraux
Connexion : M12 5 broches (A-coding)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : max. 95 % HR (sans condensation)
Dimensions : Ø 30 x 210 mm (sans connecteur)
Boîtier : Acier inoxydable V2A (1.4305)
Indice de protection : IP65
Masse : env. 0,4 kg

Paramètres réglables
Mise à l'échelle sortie analogique ; emissivité ; transmission verre de protection ; constante de temps d'amortissement ; temps de maintien valeur max ; mode de fonctionnement, source et point de commutation ; délais de commutation ; correction de température par points d'interpolation ; indicateur de vitalité ; paramètres service ; réinitialisation usine ; verrouillage des touches ; affichage température ou "run" ; unité °C/°F ; simulation de température.

Fonctions
Signal de surchauffe (température interne >75 °C) ; fonction test via bouton ou entrée test ; fonction service (simulation de valeur) ; diagnostics (inversion polarité, surcharge, mauvaise alimentation) ; protection contre l'inversion de polarité.

Fourniture
Pyromètre infrarouge CellaCombustion PK 73 ; manuel court ; 2 écrous de fixation

Logiciel
SW 50

Champ de mesure / exemples optiques
Diamètre cible typique à 0,4 m : 7,00 mm (ex. PK 73 BF 1)
Exemples distance de mesure — diamètre du champ :
0,00 mm — 18,20 mm
16,00 mm — 17,75 mm
32,00 mm — 17,30 mm
...
400,00 mm — 7,00 mm

Spécifications techniques :

• Plage de mesure : 500 - 2500 °C
• Type de capteur : Thermopile
• Sensibilité spectrale : gamme CO
• Temps de réponse : ≤ 60 ms
• Incertitude : 1 % de la lecture
• Interface : IO-Link V1.1.3
• Sortie analogique : 0(4) - 20 mA
• Sorties de commutation : 2 x PNP Open Collector
• Alimentation : 18 - 32 V DC
• Affichage : LED 4 chiffres rouge
• Indice de protection : IP65
• Boîtier : Acier inoxydable V2A
• Dimensions : Ø 30 x 210 mm
• Poids : env. 0,4 kg
