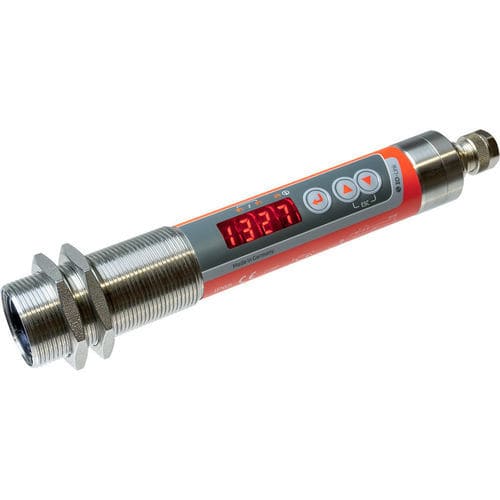

Thermomètre à infrarouge CellaCombustion PK 72

monochromatiqueavec afficheur LED°C

Description du produit :
Le CellaCombustion PK 72 effectue une mesure de température sans contact à une longueur d'onde où les gaz de combustion chauds à base de carbone présentent une forte densité optique et de bonnes propriétés d'émission. L'appareil est conçu pour mesurer la température des gaz de combustion dans les chaudières à gaz et les petits systèmes de combustion, et convient également aux grandes installations de combustion telles que centrales à charbon, installations de biomasse et d'incinération. La série CellaTemp® PK intègre un indicateur de vitalité (SMART) pour l'auto‑surveillance, l'analyse et le reporting continu. Le moniteur de vitalité enregistre les données d'exploitation pertinentes pour faciliter la maintenance préventive et peut signaler de manière autonome les moments opportuns pour les contrôles et les étalonnages selon les conditions d'utilisation.

Caractéristiques spéciales :

• Plage de mesure 400 à 2000 °C
• Conception petite et compacte
• Sorties de commutation configurables universellement
• Haute résolution optique grâce à des lentilles de précision
• Interface IO‑Link
• Tous les paramètres réglables via les touches du capteur ou l'interface de l'automate
• 2 × sorties de commutation PNP open collector
• Montage très simple via filetage central M30
• Afficheur LED grand et bien lisible

Version / données produit clés :
Version : CellaCombustion PK 72 BF 1
Plage de mesure : 400 - 2000 °C
Taille de la cible : 7 mm
Distance focale : 0,4 m
Forme du champ de mesure : circulaire
Principe de mesure : monochromatique

Données techniques (résumé) :

• Plage de mesure : 400 - 2000 °C
• Capteur : thermopile
• Gamme spectrale : plage CO2
• Temps de réponse t90 : ≤ 60 ms
• Incertitude de mesure : 1 % de la valeur mesurée [°C]
• Répétabilité : 4 K
• Coefficient de température : 0,04 %/K
• Résolution sortie courant : 0,1 K + 0,005 % de la plage de mesure sélectionnée
• Résolution interface : 0,1 K
• Résolution affichage : 1 K

Paramètres électriques (résumé) :

• Sortie analogique : 0(4) - 20 mA linéaire, commutable, mise à l'échelle
• Résistance : ≤ 500 Ω
• Sortie de commutation : 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Entrée test : 10 - 34 V DC (selon IEC 61131‑2)
• Interface : IO‑Link V1.1.3
• Alimentation : 18 - 32 V DC
• Consommation : ≤ 50 mA à 24 V DC

Caractéristiques (résumé) :

• Affichage : afficheur LED 4 chiffres rouge, hauteur des chiffres 8 mm
• Affichage d'état : 3 × LED
• Éléments de commande : 3 boutons

Paramètres généraux (résumé) :

• Connexion : filetage M12, connexion 5 broches (codage A)
• Température ambiante : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité admissible : 95 % H.r. max. (sans condensation)
• Dimensions : Ø 30 × 210 mm (sans connecteur)
• Boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP 65 selon DIN 40050
• Poids : env. 0,4 kg

Paramètres réglables (exemples) :

• Mise à l'échelle de la sortie analogique 0/4 - 20 mA
• Réglage rapide de l'émissivité
• Transmission du verre de protection
• Constante de temps d'amortissement
• Durée de maintien de la mémoire du maximum
• Mode de fonctionnement, source et point de commutation, retards d'enclenchement/déclenchement des contacts
• Correction de température via points d'interpolation (paires X/Y)
• Paramètres de l'indicateur de vitalité
• Paramètres de service, réinitialisation usine, verrouillage clavier, options d'affichage, °C/°F, simulation de température

Fonctions (résumé) :

• Signal de surtempérature : indication si la température interne > 75 °C
• Fonction test via bouton ou entrée de test
• Fonction service : simulation d'une valeur mesurée
• Fonction diagnostic : indication inversion de polarité, surcharge et mauvaise tension d'alimentation
• Protection contre l'inversion de polarité pour l'alimentation, la sortie analogique et les sorties de commutation

Contenu de la livraison :

• Thermomètre infrarouge CellaCombustion PK
• Manuel (court)
• 2 écrous de fixation

Logiciel :

• SW 50
