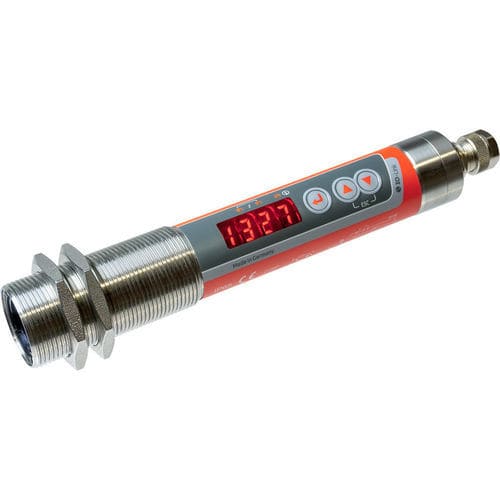

Thermomètre à infrarouge CellaCombustion PK 62

proche infrarougeavec afficheur LED°F

Présentation
Le CellaCombustion PK 62 est un pyromètre infrarouge pour la mesure de température sans contact des flammes chargées en suie dans les centrales thermiques au charbon et les installations d'incinération. La mesure utilise la méthode bi‑chromatique, captant le rayonnement proche infrarouge à deux longueurs d'onde des particules de suie. Un algorithme dédié compense l'émissivité dépendante de la longueur d'onde et la densité optique de la flamme pour fournir une valeur de température exploitable afin de contrôler l'extinction, réduire les émissions polluantes et limiter l'encrassement des parois de la chambre de combustion.

Fonction intelligente / Indicateur de vitalité
La série CellaTemp® PK intègre un indicateur de vitalité (SMART) : un système d'auto‑surveillance qui enregistre en continu les données de fonctionnement et, dans le cadre de la maintenance préventive, signale le moment optimal pour les contrôles et la calibration en fonction des conditions d'utilisation.

Caractéristiques principales

• Plage de mesure 700 à 1700 °C
• Sorties de commutation universellement configurables
• Haute résolution optique grâce aux lentilles de précision
• Interface IO‑Link (V1.1.3)
• Tous les paramètres réglables via les touches du capteur ou l'interface de l'installation
• 2 sorties de commutation PNP open collector
• Montage simple via filetage central M30
• Grand afficheur LED rouge 4 chiffres

Données techniques - Paramètres de mesure
Plage de mesure : 700 - 1700 °C
Capteur : double photodiode
Plage spectrale : 0,8 / 1,05 µm
Temps de réponse t90 : ≤ 10 ms (T > 650 °C)
Incertitude de mesure : 1 % de la lecture [°C]
Répétabilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,1 K + 0,005 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Données techniques - Paramètres électriques
Sortie analogique : 0(4)–20 mA, linéaire, scalable
Résistance (analogique) : ≤ 500 Ω
Sorties de commutation : 2 x PNP open collector 24 V DC, 150 mA max chacune
Entrée test : 10–34 V DC (selon IEC 61131‑2)
Interface : IO‑Link V1.1.3
Alimentation : 18–32 V DC
Consommation : ≤ 50 mA à 24 V DC

Données techniques - Caractéristiques
Affichage : LED rouge 4 chiffres, hauteur chiffre 8 mm
Indicateur d'état : 3 x LED
Éléments de commande : 3 boutons

Données techniques - Paramètres généraux
Connexion : M12, 5 broches (A‑coding)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : ≤ 95 % H.r. sans condensation
Dimensions : Ø 30 x 210 mm (sans connecteur)
Boîtier : Acier inox V2A (1.4305)
Indice de protection : IP 65 (DIN 40050)
Masse : env. 0,4 kg

Données techniques - Paramètres réglables
Échelle sortie analogique (0/4–20 mA), correction de ratio, compensation verre de protection, constante de temps/débit, temps de maintien valeur max., mode de fonctionnement/source, point de commutation et délais, correction de température par points d'interpolation (X/Y), indicateur de vitalité, paramètres de service, réinitialisation usine, verrouillage des touches, options d'affichage, unité °C/°F, simulation de température

Données techniques - Fonctions
Signal de surchauffe (temp. interne > 75 °C), fonction service (simulation de valeur mesurée), DTD (Détection de Température Discontinue) pour procédés discontinus, diagnostics (polarité inverse, surcharge, mauvaise tension d'alimentation), protection contre l'inversion de polarité pour alimentation/analogique/sorties de commutation

Contenu de la livraison
Pyromètre infrarouge CellaCombustion PK, notice courte, 2 écrous de fixation

Logiciel
SW 50 (logiciel IO‑Link)

Remarques
Taille cible typique à 1,5 m : 21 mm. Réf. article : 1125231.

Spécifications techniques

• Modèle : CellaCombustion PK 62
• Plage de mesure : 700 - 1700 °C
• Plage spectrale : 0,8 / 1,05 µm
• Temps de réponse (t90) : ≤ 10 ms (T > 650 °C)
• Incertitude de mesure : 1 % de la lecture
• Répétabilité : 2 K
• Taille cible : 21 mm (distance focale 1,5 m)
• Principe de mesure : bi‑chromatique
• Sortie analogique : 0(4)–20 mA (scalable)
• Sorties de commutation : 2 x PNP open collector (24 V DC, 150 mA max)
• Interface : IO‑Link V1.1.3
• Alimentation : 18–32 V DC
• Affichage : LED rouge 4 chiffres
• Boîtier : Acier inox V2A (1.4305)
• Indice de protection : IP 65
• Dimensions : Ø 30 x 210 mm
• Masse : env. 0,4 kg
• Réf. article : 1125231
