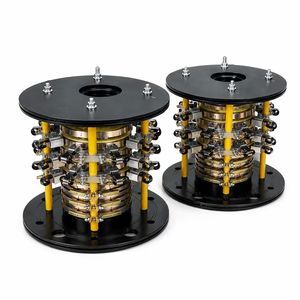

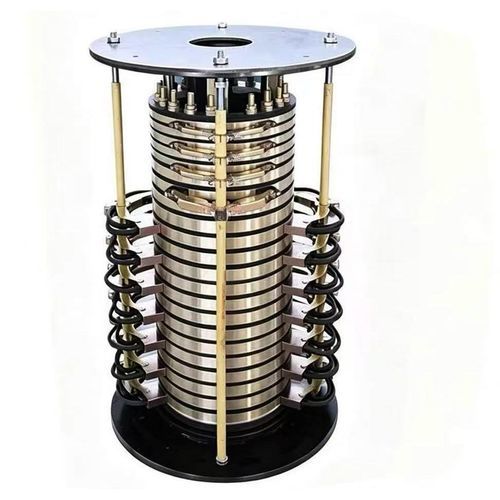

Collecteur tournant hybride

à axe creuxavec passage au centrepour éolienne

Brève description
Anneau collecteur conducteur multicanal haute intensité avec anneaux empilés en acier inox poli et balais à ressort élastique pour transmission continue 360° de puissance et signaux. Nombre de circuits et intensité par circuit configurables pour répondre aux besoins des matériels rotatifs industriels et automatisés. Applications typiques : grues à tour, scènes tournantes, éoliennes, plateaux tournants automatisés et équipements rotatifs miniers.

Principales caractéristiques produit

• Architecture d'anneaux conducteurs empilés et indépendants supportant 1–100+ canaux ; kits typiques : 6 / 12 / 18 / 24
• Anneaux en acier inox haute dureté polis pour une résistance de contact ultra-faible et des performances électriques stables
• Porte-balais à double ressort élastique garantissant une pression de contact constante, usure réduite et étincelage minimal lors de rotations prolongées
• Cadre intégré vertical avec fixation à bride haute et basse pour montage direct sur arbres rotatifs
• Options de température et de protection larges (standard -20°C à +70°C, large -40°C à +85°C ; IP54 standard, IP65 en option)
• Configurations flexibles : uniquement signaux, anneaux puissance haute intensité, combinaisons hybrides puissance-signal et joints tournants intégrés

Industries & équipements d'application

• Machines de construction : plateformes tournantes et mécanismes d'élévation des grues à tour
• Énergies renouvelables : composants rotatifs pour petites éoliennes et plateaux de suivi solaire
• Scène & divertissement : scènes tournantes, éclairages rotatifs et attractions de parc
• Automatisation : tables indexées rotatives, plateaux de conditionnement et articulations rotatives de robotique
• Mine & métallurgie : convoyeurs rotatifs et équipements rotatifs de traitement
• Médical & essais : bancs d'essai rotatifs et postes de travail médicaux rotatifs

Tableau des paramètres de performance
Élément paramètre | Spécification standard | Plage optionnelle personnalisée | Avantage pour l'acheteur
Matériau anneau conducteur | Acier inox poli | Alliage cuivreux, plaqué or | Faible résistance, signaux stables pour équipements de précision
Structure de balai | Double balai à ressort élastique | Balai à ressort simple, balai métal précieux | Pression de contact homogène et durée de vie prolongée
Quantité de circuits | 6 / 12 / 18 / 24 | 1–100+ canaux | Transmission simultanée multi-puissance et multi-signal pour machines rotatives complexes
Courant nominal par boucle | 25A par anneau (typ.) | 5A–500A | Supporte les charges industrielles sans surchauffe
Vitesse de rotation | 0–30 RPM (typ.) | Option haute vitesse jusqu'à 200 RPM | Adapté aux applications lourdes basse vitesse et à l'automatisation moyenne vitesse
Indice de protection | IP54 (standard) | IP65 étanche en option | Convient aux sites extérieurs poussiéreux ou pluvieux
Méthode de montage | Bride haute et basse, montage vertical | Arbre creux / passage de câble en option | Montage direct par boulons sur arbre principal pour réduire le temps d'assemblage
Température de fonctionnement | -20°C ~ +70°C (standard) | -40°C ~ +85°C (large) | Fonctionnement stable en usine chaude ou en extérieur froid

Comment cet anneau collecteur améliore l'efficacité des acheteurs

• Élimine l'enroulement des câbles grâce à une rotation 360° infinie, réduisant les remplacements fréquents et les coûts de maintenance
• Conception modulaire empilée réduisant l'encombrement d'installation et simplifiant l'intégration dans les systèmes rotatifs existants
• Plateforme configurable couvrant puissance, signal et solutions hybrides, simplifiant les achats multi-fournisseurs
• Construction durable et résistante à l'usure diminuant la fréquence des remplacements et les arrêts de production
• Montage par bride standardisant l'installation et réduisant le temps d'assemblage pour les fabricants d'équipements

Spécifications techniques

• Brand: Ingiant
• Désignation modèle : Multi-Ring Stacked Conductive Slip Ring
• Matériau anneau conducteur : acier inox poli (options : alliage cuivreux, plaquage or)
• Structure balai : double balai à ressort élastique (options : ressort simple, balai métal précieux)
• Quantités de circuits typiques : 6 / 12 / 18 / 24 (personnalisable 1–100+)
• Courant nominal par boucle (typique) : 25A par anneau (personnalisable 5A–500A)
• Vitesse de rotation (typique) : 0–30 RPM (option haute vitesse jusqu'à 200 RPM)
• Indice de protection : IP54 (option IP65 étanche)
• Montage : bride haute et basse, montage vertical (options : arbre creux / passage de câble)
• Température de fonctionnement : standard -20°C ~ +70°C ; large -40°C ~ +85°C
