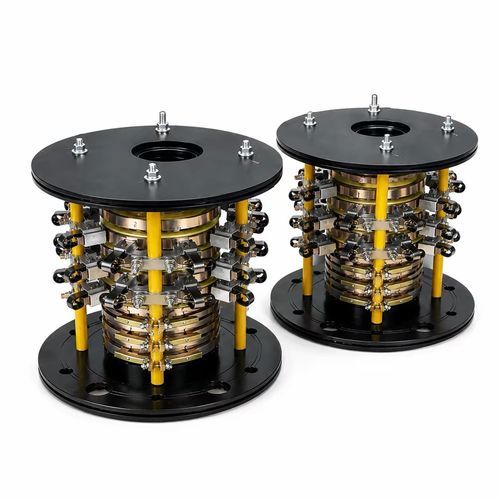

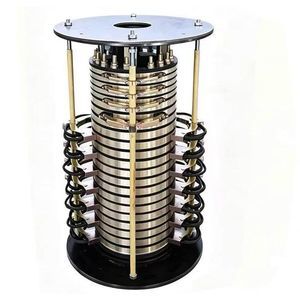

Collecteur tournant avec passage au centre

pour éoliennepour applications industriellesen cuivre

Description courte
Cette bague collectrice multicanal robuste présente des anneaux collecteurs en cuivre empilés, des supports isolés renforcés et un montage par double bride. Elle assure une transmission stable et continue d'alimentation et de signaux pour les machines tournantes, prend en charge l'intégration multicircuit, dispose d'un contact brosse résistant à l'usure, d'un niveau d'isolation élevé et d'un degré de protection IP personnalisable. Utilisation courante : éoliennes, équipements miniers, plates-formes rotatives, grues industrielles et grands dispositifs d'automatisation rotatifs pour résoudre les problématiques de transmission électrique et de signal en rotation.

Présentation
Les bagues collectrices industrielles multicircuit (anneaux collecteurs, connecteurs électriques rotatifs) transmettent la puissance, les signaux de commande et les données analogiques/numériques entre parties fixes et tournantes sans torsion de câbles. Le design à bride empilée utilise des anneaux modulaires en cuivre, des ensembles de brosses argent-carbone indépendants, une isolation époxy renforcée et un montage double bride, conçu pour les équipements rotatifs industriels à forte charge et fonctionnement continu afin d'éliminer les pannes par enroulement de câble et garantir une transmission électrique ininterrompue en rotation continue.

Avantages principaux pour les acheteurs industriels

• Anneaux conducteurs empilés multicouches : forte conductivité, faible résistance électrique, sortie de tension stable, pas d'affaiblissement du signal en rotation
• Modules de brosse argent-carbone séparés : pression de contact uniforme, auto-lubrification, usure ultra-faible, durée de vie prolongée, remplacement individuel aisé sans démontage complet
• Supports isolants en fibre de verre époxy renforcée : résistance élevée à la température, excellente rigidité diélectrique, anti-vieillissement, résistance aux chocs et aux vibrations
• Plats de montage à double bride métallique (haut & bas) : trous pré-percés pour fixation directe par boulons sur arbres rotatifs, montage vertical/horizontal compatible
• Conception centrale à passage creux : permet le passage de canalisations hydrauliques/pneumatiques, arbres d'entraînement ou câbles à travers le centre de la bague pour une intégration système
• Quantité de circuits, intensité et degré de protection personnalisables : prise en charge de circuits mixtes puissance + signal, structure étanchée optionnelle IP54/IP65 pour environnements extérieurs poussiéreux ou humides
• Large plage de température de fonctionnement : fonctionnement stable de -20°C à +120°C, adapté aux ateliers extrêmes, mines en plein air et aux environnements éoliens
• Faible couple de frottement de rotation : rotation fluide, pas de blocage, n'ajoute pas de charge supplémentaire aux moteurs d'entraînement rotatifs

Tableau technique clé
Elément paramètre | Valeur technique standard | Options personnalisables | Bénéfice pour l'acheteur
Matériau des anneaux conducteurs | Cuivre haute pureté avec argenture | Anneaux plaqués or pour signaux faibles | Moindre résistance de contact, anti-oxydation, transmission claire des faibles courants
Matériau des brosses | Brosse composite argent-carbone | Brosse alliage or, brosse graphite | Cycle de vie plus long, moins d'arrêts de maintenance
Canaux de circuit | 6–36 circuits | Personnalisable 2–60 circuits mixtes puissance/signal | Répond aux besoins de câblage des machines multifonctions
Courant par circuit | 10A / 25A / 50A par anneau | Anneaux jusqu'à 200A pour courant fort | Adapter la commande des signaux et les circuits de puissance principaux simultanément
Diamètre du passage | Alésage central standard 50mm | Arbre creux personnalisé 30mm–100mm | Intégrer conduites hydrauliques, arbres d'entraînement dans la bague collectrice
Isolation | Tiges époxy en fibre de verre, bride bakélite | Isolation PTFE haute température | Supporter fortes températures, éviter les courts-circuits sous charge élevée
Degré de protection | Version de base IP54 | IP65 totalement étanche poussière/eau | Déploiement extérieur, mines, sites côtiers humides
Vitesse de rotation max | 0–300 RPM continu | Modification basse vitesse pour équipements lents et lourds | Performance stable en machines rotatives rapides et lentes
Température de fonctionnement | -20°C ~ +120°C | Version haute température jusqu'à 180°C | Compatible fours, métallurgie, turbines éoliennes à haute température
Montage | Double bride haut & bas | Bride simple, serrage sur arbre | Installation flexible pour tous types de structures mécaniques rotatives

Principaux scénarios d'application industrielle

• Équipements éoliens nouvelle énergie : transmission de puissance de lacet (yaw) et d'orientation (pitch)
• Machines minières & de construction : foreuses rotatives, treuils miniers, grandes grues en tour
• Plateformes rotatives automatisées : plateaux rotatifs d'emballage, dispositifs de soudage rotatifs automatisés, articulations rotatives robotisées
• Équipements portuaires & de levage : spreaders rotatifs pour conteneurs, mécanismes rotatifs de levage lourds
• Équipements industriels spéciaux : bases radar rotatives, grands bancs d'essai tournants, actionneurs rotatifs hydrauliques

Comment cette bague collectrice répond aux problèmes des acheteurs

• Élimine les dommages par torsion de câble : permet une rotation continue 360° sans enroulement des câbles
• Réduit les coûts de maintenance : les modules de brosse séparables permettent de remplacer une brosse endommagée sans démontage complet
• Simplifie la conception mécanique : le passage central intègre canalisations et arbres d'entraînement, économisant l'espace interne
• Sortie stable de signal et d'alimentation : anneaux en cuivre plaqués évitent la perte de signal et les défaillances liées à une transmission instable
• S'adapte aux environnements sévères : isolation élevée et étanchéité IP65 optionnelle résistent à la poussière, à l'humidité et aux vibrations
• Supporte la personnalisation : ajustement du nombre de circuits, du courant, des dimensions et du degré de protection pour s'aligner sur les exigences de conception OEM

Caractéristiques techniques

• Anneaux conducteurs : cuivre haute pureté argenté (option : plaquage or pour signaux faibles)
• Brosses : composite argent-carbone (options : alliage or, graphite)
• Canaux de circuit : standard 6–36, personnalisable 2–60 circuits mixtes puissance/signal
• Courant par circuit : standard 10A / 25A / 50A par anneau, jusqu'à 200A pour anneaux forte intensité
• Diamètre du passage : standard 50mm, personnalisable 30mm–100mm
• Isolation : tiges époxy fibre de verre et bride bakélite (option : isolation PTFE haute température)
• Degré de protection : IP54 de base, IP65 optionnel étanche
• Vitesse de rotation max : 0–300 RPM continu ; modifications basse vitesse disponibles
• Température de fonctionnement : -20°C à +120°C (option haute température jusqu'à 180°C)
• Montage : double bride haut & bas (options : bride simple, serrage sur arbre)
