Collecteur tournant électrique DHK160-3-90A

industriel

Aperçu du produit

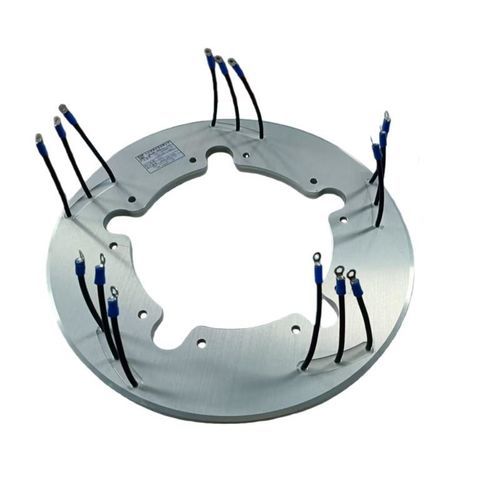

Le collecteur de courant haute performance pour l'aviation DHK160-3-90A est un ensemble de bagues collectrices électriques à 3 circuits de haute précision conçu pour des applications aérospatiales et industrielles exigeantes. Chaque voie supporte 90A à 28VDC, avec une vitesse maximale garantie de 2400 tr/min. Conçu pour des cycles de service intermittents (100s allumé/11s éteint), il présente une tolérance de faux-rond exceptionnelle (≤0,1mm), un déséquilibre statique ultra-faible (0,01N·m) et une isolation robuste de 2500VAC.

Applications principales

• Systèmes de propulsion aéronautique et marine : Conçu pour une rotation à gauche, idéal pour une intégration derrière des hélices ou dans des joints rotatifs nécessitant un transfert de courant élevé sous des vibrations et des faux-ronds importants.
• Plateformes rotatives de haute précision : Le faux-rond ultra-faible et le déséquilibre statique en font un choix parfait pour les bases de radars, les tourelles électro-optiques et les équipements de test automatisés.
• Automatisation industrielle lourde : Le cycle de service intermittent fiable convient aux applications telles que les rotateurs de soudage, les grandes tables d'indexation et les machines lourdes où la transmission de puissance à courant élevé est cruciale pendant la rotation. Construit selon des normes rigoureuses pour une performance fiable sous pression.

Principaux paramètres techniques

• Nombre de canaux : 3
• Courant nominal : 90A par canal (28VDC)
• Tension de fonctionnement : 0~28VDC
• Pression du ressort de brosse : 3N (±30%) à une extension de 25mm ; 5N (±30%) à une extension de 3,5mm
• Hauteur de la brosse : Longueur totale ≥25mm ; après assemblage, la brosse s'étend ≥3,5mm de la boîte à brosses
• Conditions de fonctionnement :
  • Après installation derrière l'hélice, faux-rond de la face terminale de l'anneau en cuivre ≤0,1mm ; le collecteur de courant fonctionne normalement avec un faux-rond de l'anneau en cuivre ≤0,2mm
  • La ligne indicatrice de remplacement de la brosse signale le besoin de remplacement
  • L'assemblage doit être dans les limites dimensionnelles de conception et exempt de brûlures, rayures, rainures, etc.
• Direction de rotation : Gauche (sens antihoraire dans le sens du vol)
• Vitesse nominale (garantie de conception) : 2000 tr/min
• Vitesse maximale (garantie de conception) : 2400 tr/min
• Surcharge (garantie de conception) : Supporte (2550/60) tr/min pendant 30 minutes (non opérationnel, sans dommage mécanique ou déformation, sans boîte à brosses)
• Mode de fonctionnement : Intermittent, max ON 100s, min OFF 11s
• Exigences de poids :
  • Ensemble de bagues collectrices : ≤1100g
  • Ensemble de boîte auxiliaire : ≤205g par unité
• Résistance d'isolation (anneau à anneau, anneau à brosse) :
  • État froid : ≥20MΩ
  • Après test de chaleur humide : ≥5MΩ (test de qualification uniquement)
• Résistance diélectrique (anneau à anneau, anneau à brosse) :
  • État froid : ≥500VAC@50Hz, 60s, sans rupture ni amorçage
  • Après test de chaleur humide : ≥375VAC@50Hz, 60s, sans rupture ni amorçage
• Déséquilibre statique : 0,01N·m
• Pièces de rechange du produit : Un ensemble de boîte à brosses supplémentaire par ensemble
• Conditions environnementales de fonctionnement (garantie de conception) :
  • Altitude de vol : 0~10000m
  • Vitesse de vol maximale : 431km/h
  • Vitesse de plongée maximale : 450km/h
  • Limite de vitesse du vent (vent de travers) : 15m/s
  • Température de fonctionnement : -55°C à +55°C
  • Température de stockage : -55°C à +70°C

Spécifications techniques

• Bague collectrice à 3 circuits, chacun 90A @ 28VDC
• Vitesse max : 2400 tr/min
• Tolérance de faux-rond : ≤0,1mm
• Déséquilibre statique : 0,01N·m
• Isolation : 2500VAC
• Poids : ≤1100g (ensemble), ≤205g (boîte auxiliaire)
• Température de fonctionnement : -55°C à +55°C
• Température de stockage : -55°C à +70°C
