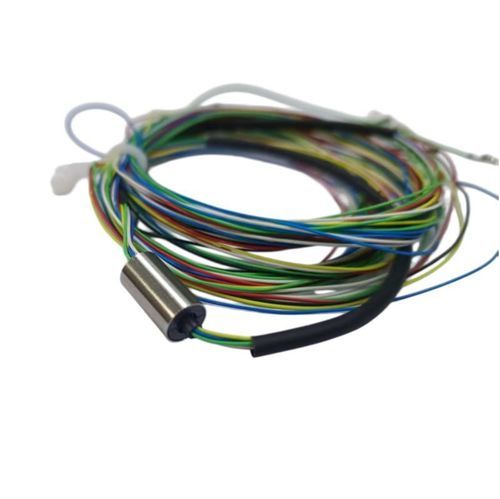

Collecteur tournant à capsule DHS006-6

pour l'industrie automobilepour l'industrie de l'éclairagepour caméra

Présentation
Le DHS006-6 est une bague collectrice mini-capsule conçue pour assurer la transmission électrique fiable entre parties fixes et tournantes dans des espaces réduits. Avec un diamètre extérieur ultra-compact de 6,5 mm, il est destiné aux toits starlight automobiles, aux articulations robotiques miniatures, aux cardans de caméra et à autres équipements rotatifs encombrés nécessitant un transfert stable de puissance et de signal.

Description courte

• Bague collectrice mini-capsule compacte 6 circuits (diamètre extérieur 6,5 mm).
• Courant nominal 1 A par circuit, 48 VDC (0–48 VAC/VDC).
• Contacts or-or, indice de protection IP51, boîtier en acier inoxydable.
• Conçu pour toits starlight automobiles, petits robots et applications de rotation de précision.

Principales spécifications techniques
Paramètre : Valeur
Nombre de circuits : 6 circuits (6 × 1A)
Tension nominale : 0 – 48 VAC/VDC
Courant nominal par circuit : 1A
Résistance d'isolation : ≥10 MΩ à 100 VDC
Rigidité diélectrique : 100 VAC à 50 Hz
Variation de résistance dynamique : <30 mΩ (à 50 tr/min)
Vitesse de fonctionnement : 0 – 200 tr/min
Température de fonctionnement : -20°C ~ +65°C
Humidité : <60% HR
Indice de protection : IP51
Matériau du boîtier : Acier inoxydable
Matériau des contacts : Or-à-or (faible résistance, grande durabilité)

Câblage et détails des connecteurs

• Fils stator (supérieur) : 1600 ±10 mm (sans connecteur)
• Fils stator (inférieur) : 2200 ±10 mm (sans connecteur)
• Fils rotor : 450 ±10 mm (avec connecteur)
• Spécification des fils : Câble 6 conducteurs AWG30# argenté, isolation PTFE (diamètre extérieur 0,5 mm par conducteur)
• Connecteurs : Stator : 2 × HC-HY-3Y ; Rotor : 6 × HC-HY-3EY

Applications

• Application principale : Éclairage de plafond starlight pour automobile (modules rotatifs fibre optique/LED)
• Usages additionnels : Articulations de petits robots, cardans de drones, dispositifs médicaux rotatifs, plateaux tournants pour éclairage scénique, panoramiques de caméras de surveillance et tout système rotatif basse vitesse nécessitant une intégration compacte de bague collectrice

Pourquoi choisir DHS006-6 ?

• Conception ultra-compacte — diamètre extérieur de seulement 6,5 mm pour les espaces d'installation restreints
• Contact or-or fiable — assure une transmission de signal stable, faible bruit et longue durée de vie
• Boîtier en acier inoxydable — résistance à la corrosion et robustesse mécanique
• Indice IP51 — protège contre l'entrée de poussières et les gouttes d'eau, adapté aux environnements cabine automobile
• Longueurs de fils différenciées — simplifient le routage lors de l'installation
• Connecteurs pré-câblés — réduisent le temps de câblage et les erreurs d'assemblage

Caractéristiques techniques

• Modèle : DHS006-6
• Diamètre extérieur : 6,5 mm
• Circuits : 6 × 1 A
• Tension nominale : 0–48 VAC/VDC
• Matériau des contacts : Or-à-or
• Boîtier : Acier inoxydable
• Protection : IP51
• Résistance d'isolation : ≥10 MΩ à 100 VDC
• Rigidité diélectrique : 100 VAC à 50 Hz
• Variation de résistance dynamique : <30 mΩ (à 50 tr/min)
• Vitesse de fonctionnement : 0–200 tr/min
• Température de fonctionnement : -20°C à +65°C
• Humidité : <60% HR
• Longueurs fils stator : supérieur 1600 ±10 mm, inférieur 2200 ±10 mm
• Longueur fils rotor : 450 ±10 mm (avec connecteur)
• Spécification des fils : 6 conducteurs AWG30# argentés, isolation PTFE (0,5 mm chacun)
• Connecteurs : Stator 2 × HC-HY-3Y ; Rotor 6 × HC-HY-3EY
