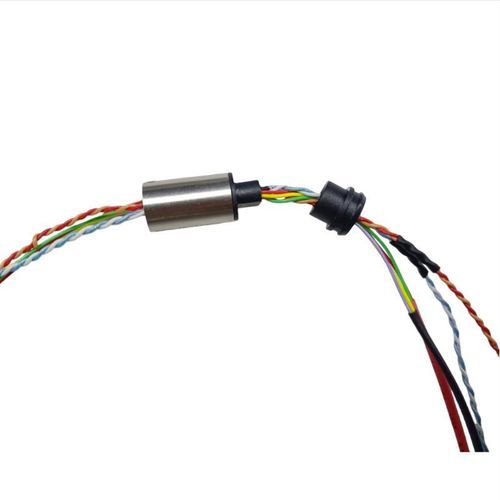

Collecteur tournant électrique DHM010-8

à axe creuxà capsulepour la robotique

Bague collectrice capsule de 10mm pour robots collaboratifs - Nombre de circuits : 8 - Courant nominal : 1A par circuit de signal - Tension de fonctionnement : 0 à 24 VDC - Matériau de contact électrique : Or sur or - Vitesse de fonctionnement : 0 - 50 tr/min - Indice de protection : IP51 - Matériaux structurels : Arbre creux – Plastique technique ; Corps principal – Alliage de zinc ; Boîtier – Acier inoxydable. Bagues collectrices capsules – Série DHM Disponible sur mesure, diamètre extérieur standard 6,5-25 mm Ingiant propose une large gamme de bagues collectrices capsules de différentes tailles, offrant un fonctionnement sans entretien, des contacts en or, des brosses en fibre d'argent et des caractéristiques de basse tension. Elles peuvent également être intégrées à d'autres types de joints rotatifs, tels que les joints rotatifs Ethernet, les joints rotatifs à fibre optique (FORJ), hydrauliques et RF. Caractéristiques du produit : - Rotation continue : Prend en charge une rotation à 360° ininterrompue pour une transmission simultanée de puissance et de signal. - Compatibilité multi-signal : Capable de transmettre des signaux de contrôle, vidéo, vidéo HD, Ethernet et de données de capteurs. - Fiabilité de qualité militaire : Conforme aux normes militaires, utilisant des contacts en or et une technologie avancée de brosse en fibre pour une durabilité maximale. - Performance électrique supérieure : Présente un faible couple, une faible perte d'insertion, une faible résistance de contact et une durée de vie opérationnelle prolongée. - Installation flexible : Offre des options de stator monté sur bride ou sans bride configurables pour répondre à diverses exigences d'application. - Intégration modulaire : Dispose d'un design compact et intégré structurellement pour une installation simplifiée et rapide. Description du nommage du produit : 1. Type de produit : DH—bague collectrice électrique 2. Méthode d'installation : M—Bague collectrice capsule 3. Diamètre extérieur de la bague collectrice capsule : 010-10 mm 4. Circuits totaux : 8-8 circuits 5. Le courant nominal ou il ne sera pas marqué s'il passe par un courant nominal différent pour les circuits. 6. Numéro d'identification : –XXX ; Afin de distinguer les différentes spécifications du même modèle de produit, le numéro d'identification est ajouté après le nom. Par exemple : DHS056-28-5A-002 a deux ensembles de produits avec le même nom, la longueur du câble, le connecteur, la méthode d'installation, etc. sont différents, vous pouvez ajouter le numéro d'identification : DHS056-28-5A-002 ; s'il y a plus de ce modèle à l'avenir, et ainsi de suite -003, -004, etc. - Spécifications / Caractéristiques clés : - Nombre de circuits : 8 - Courant nominal : 1A par circuit de signal - Tension de fonctionnement : 0 à 24 VDC - Matériau de contact électrique : Or sur or - Vitesse de fonctionnement : 0 - 50 tr/min - Indice de protection : IP51 - Matériaux structurels : Arbre creux – Plastique technique ; Corps principal – Alliage de zinc ; Boîtier – Acier inoxydable - Diamètre extérieur : 10mm - Série : Série DHM - Application : Robots collaboratifs
