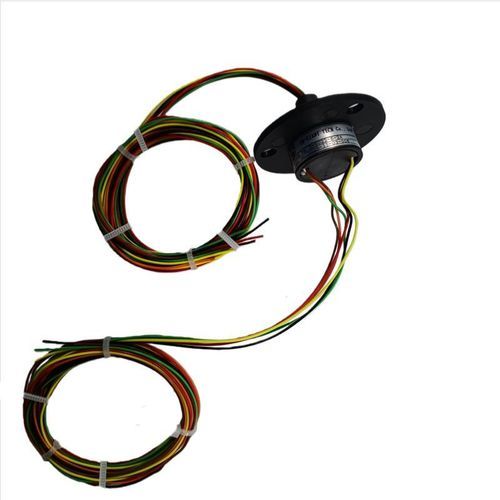

Collecteur tournant électrique DHM022

à capsuleindustrielde vidéosurveillance

Bague collectrice capsule série 22mm Paramètres techniques: - Canaux: 6 - Courant nominal: 2A/6 anneaux - Tension nominale: 0~240VAC - Résistance d'isolation: 1000MΩ @ 500VDC - Rigidité diélectrique: 500VAC @ 50Hz, 60s, 2mA - Plage de résistance dynamique: <10mΩ - Vitesse de fonctionnement: 300rpm - Température de fonctionnement: -20℃~+80℃ - Humidité de fonctionnement: <60%RH - Niveau IP: IP40 - Matériau structurel: Plastiques techniques - Matériaux de contact: Métal noble - Longueur des fils: Côté rotor: 250±20mm; Côté stator: 250±20mm Bague collectrice capsule rotative à 360° série DHM022 Diamètre extérieur: 22mm Canaux: 6-36 en option Longueur: 25.8mm Les surfaces de la bague collectrice et de la brosse sont plaquées or dur, avec des contacts or-or assurant une performance stable du produit et une durée de vie prolongée. La structure de rainure en V spécialement conçue de la bague collectrice maximise la surface de contact avec la brosse, réduisant le couple et la résistance de contact. Elle dispose de fils codés en 24 couleurs pour une installation facile. Largement utilisée dans des applications civiles telles que les systèmes de sécurité, l'éclairage de scène, les équipements automatisés, les appareils domestiques intelligents grand public et les caméras dômes à grande vitesse. Elle peut également être configurée avec des anneaux parallèles pour concevoir des bagues collectrices conductrices de type cap à courant élevé et haute puissance (par exemple, 10A, 20A, 30A), adaptées aux petites éoliennes, plaques à induction, tables à manger rotatives, etc. Caractéristiques du produit: - Conception structurelle compacte avec un diamètre extérieur de seulement 22mm et une longueur allant de 25 à 56.3mm - Configurations standard de 6 à 36 circuits - Faible couple de démarrage: premiers 6 circuits en dessous de 0.06 N·m - Fonctionnement sans entretien - Performance fiable - Faible bruit électrique - Installation facile - Contact or-or pour une durée de vie prolongée Description de la dénomination du produit: 1. Type de produit: DH—bague collectrice électrique 2. Méthode d'installation: M—Bague collectrice capsule 3. Diamètre extérieur de la bague collectrice capsule: 022-22 mm 4. Circuits totaux: 6-6 circuits 5. Le courant nominal ou il ne sera pas marqué s'il passe par un courant nominal différent pour les circuits. 6. Numéro d'identification: –XXX; Afin de distinguer les différentes spécifications du même modèle de produit, le numéro d'identification est ajouté après le nom. Par exemple: DHS056-28-5A-002 a deux ensembles de produits avec le même nom, la longueur du câble, le connecteur, la méthode d'installation, etc. sont différents, vous pouvez ajouter le numéro d'identification: DHS056-28-5A-002; s'il y a plus de ce modèle à l'avenir, et ainsi de suite -003, -004, etc. Schéma de la DHM022-6-2A: - Type de produit: Bague collectrice capsule - Série: DHM022 - Canaux: 6 (6-36 en option) - Courant nominal: 2A par anneau - Tension nominale: 0~240VAC - Résistance d'isolation: 1000MΩ @ 500VDC - Rigidité diélectrique: 500VAC @ 50Hz, 60s, 2mA - Résistance dynamique: <10mΩ - Vitesse de fonctionnement: 300rpm - Température de fonctionnement: -20℃~+80℃ - Humidité de fonctionnement: <60%RH - Niveau IP: IP40 - Matériau: Plastiques techniques - Matériau de contact: Métal noble (or-or) - Longueur des fils: 250±20mm (côtés rotor et stator) - Applications: Systèmes de sécurité, éclairage de scène, équipements automatisés, appareils domestiques intelligents, caméras dômes à grande vitesse, petites éoliennes, plaques à induction, tables à manger rotatives
