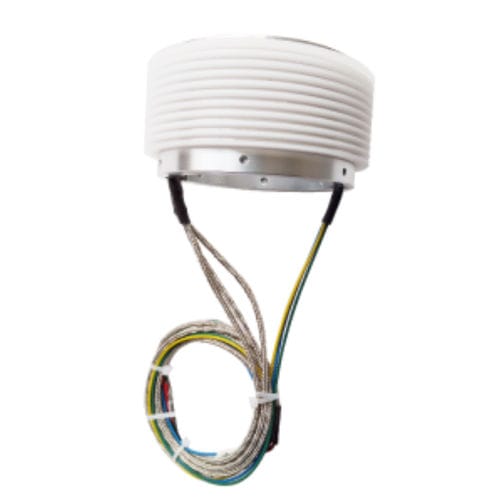

Collecteur tournant électrique DHK060-10-002

avec passage au centreà axe creuxen sous ensemble

Brève description
Les collecteurs tournants traversants DHK060-10-002 sont conçus en version traversante (K) avec 10 circuits. Chaque circuit est dimensionné entre 2 et 10 A selon la configuration. Tension de service maximale : 240 V AC et 440 V DC. Le rotor et le porte-balais sont fournis séparément afin de permettre une intégration directe dans les systèmes clients. Des rotors à arbre creux avec différents diamètres intérieurs sont disponibles. Des versions personnalisées combinant puissance et signaux peuvent être fournies sur demande.

Avantages

• Conception extrêmement compacte adaptée aux ensembles compacts
• Poids réduit pour intégration dans des systèmes sensibles au poids
• Conçu pour une intégration aisée dans des installations ouvertes
• Dimensions standardisées pour interchangeabilité
• Procédure de remplacement simple pour la maintenance
• Réparable dans des limites définies
• Contacts résistants à la corrosion
• Usure minimale des contacts en fonctionnement normal

Applications typiques

• Moteurs d'actionneurs dans des systèmes de commande hydrauliques ou pneumatiques
• Moteurs triphasés avec surveillance interne de la vitesse
• Commutateurs rotatifs et interfaces d'encodeur sur armoires de commande
• Combinaisons d'entraînement et de commande très compactes pour drones, modèles et entraînements à encombrement réduit

Description de la dénomination du produit
(1) Type de produit : DH — collecteur tournant électrique
(2) Méthode d'installation : K — traversant (through hole)
(3) Diamètre d'alésage du produit traversant : 60 mm
(4) Nombre total de circuits : 10 circuits
(5) Courant nominal : indiqué par circuit ; différents courants nominaux peuvent être spécifiés selon les circuits
(6) Numéro d'identification : -002 (identifie une variante de spécification telle que longueur de câble, connecteur, méthode d'installation ; variantes ultérieures : -003, -004, etc.)

Remarques
Le rotor et le porte-balais sont fournis séparément (unité sans boîtier) pour permettre une intégration complète dans les ensembles clients. Des variantes de rotor à arbre creux avec différents diamètres intérieurs sont disponibles. Des combinaisons personnalisées de canaux de puissance et de signal peuvent être réalisées sur demande.

Caractéristiques / Spécifications techniques

• Famille de modèles : DHK060 (collecteur traversant)
• Désignation : DHK060-10-002 (10 circuits)
• Nombre de canaux / circuits : 10
• Courant nominal par circuit : 2–10 A (selon configuration)
• Tension de service maximale : 240 V AC ; 440 V DC
• Type d'installation : traversant (K)
• Diamètre d'alésage : 60 mm
• Rotor / porte-balais : fournis séparément (unité sans boîtier)
• Options de rotor disponibles : versions à arbre creux avec différents diamètres intérieurs
• Caractéristiques des contacts : contacts résistants à la corrosion, usure minimale
• Maintenabilité : remplacement facile, réparable dans des limites définies
• Personnalisation : versions combinées puissance & signal possibles
