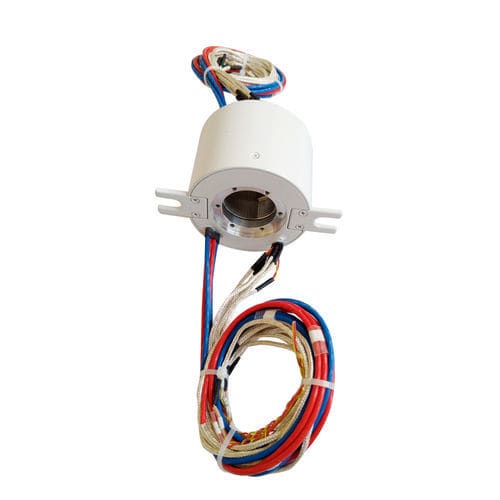

Collecteur tournant pour grue DHK012

d'aluminium12 circuitsIP54

Description courte
Applications : bagues collectrices pour systèmes industriels et mobiles, notamment machines agricoles, têtes de bouchage, systèmes de commande, robots médicaux, machines d'emballage, robotique, installations récréatives, assemblages satellites, souffleries, caméras de surveillance, manutention mécanique, équipements de levage, dérouleurs de câble, engins de construction, applications sous-marines et véhicules télé-opérés.

Détail produit
Ingiant DHK012-12-10A IP54, bague collectrice conçue pour équipements de levage, assurant la transmission simultanée de puissance et signaux pour connexions rotatives.

Spécifications
DHK012-12-10A
Paramètres principaux :

• Nombre de circuits : 12 circuits
• Courant nominal : 10A
• Tension nominale : 0~240 VAC/VDC
• Température de fonctionnement : -40°C ~ +65°C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @500 VDC
• Tenue d'isolement : 1500 VAC @50 Hz, 60 s, 2 mA
• Matériau des contacts électriques : métal précieux
• Variation de résistance dynamique : ≤10 MΩ
• Boîtier : alliage d'aluminium
• Fils : fil souple étamé, isolation Téflon colorée
• Vitesse de rotation : 0~600 tr/min
• Longueur des fils : 500 mm + 20 mm

Domaine d'application
Ces bagues collectrices sont utilisées dans les secteurs civils et militaires pour la vidéosurveillance, l'automatisation industrielle, la production d'énergie, les instruments de mesure, les équipements médicaux et la construction. Ingiant propose également des modèles multi-circuits, haute tension, grande vitesse, haute fréquence et des solutions hybrides intégrant hydraulique, pneumatique ou encodeur.

Nos avantages

• Conception pour précision de rotation et transmission stable ; contacts électriques en métal précieux avec plaquage renforcé ; couple et bruit électrique réduits. Produit validé pour une durée de service étendue (essais jusqu'à 10 millions de révolutions).
• Capacités industrielles : services OEM et ODM ; surface d'usine > 6 000 m² ; équipe R&D et production expérimentée de plus de 100 personnes.
• Support après-vente : garantie 12 mois à compter de la date de vente ; réparation ou remplacement gratuit en cas de défauts de fabrication sous garantie.

Caractéristiques techniques

• Modèle : DHK012-12-10A
• Nombre de circuits : 12 circuits
• Courant nominal : 10A
• Tension nominale : 0~240 VAC/VDC
• Température de fonctionnement : -40°C ~ +65°C
• Humidité de fonctionnement : ≤70%
• Niveau de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @500 VDC
• Tenue d'isolement : 1500 VAC @50 Hz, 60 s, 2 mA
• Matériau des contacts : métal précieux
• Variation de résistance dynamique : ≤10 MΩ
• Fils : fil souple étamé, isolation Téflon colorée
• Vitesse de rotation : 0~600 tr/min
• Longueur des fils : 500 mm + 20 mm
