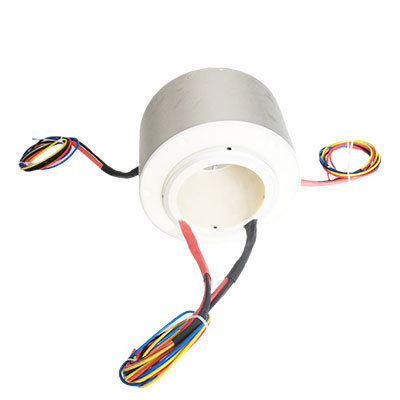

Collecteur tournant électrique DHK100

avec alésagepour enrouleur de câblepour éolienne

Brève description

• Ingiant série DHK100 diamètre extérieur 190 mm et diamètre d'alésage 100 mm
• Tension nominale 0–240 VAC/VDC
• Vitesse de rotation 0–600 tr/min
• Température de fonctionnement -40°C ~ +65°C
• Niveau de protection IP54

Détails du produit
La série Ingiant DHK100, Ø extérieur 190 mm et alésage 100 mm, est un anneau collecteur traversant intégral de précision à conducteurs, 1–120 circuits. Il prend en charge la transmission mixte signal et puissance et peut être personnalisé en nombre de circuits et en intensité/tension selon les modèles standards.

Applications typiques

• Divers radars
• Équipements de sécurité
• Équipements de divertissement
• Divers robots et manipulateurs
• Ballons captifs (aérostats)
• Équipements éoliens
• Souffleuses de bouteilles
• Machines d'inspection lumineuse
• Platine tournante et scènes rotatives
• Équipements d'amusement
• Équipements VR et 3D virtuels
• Antennes satellites embarquées sur véhicule
• Câbles satellites embarqués sur navire
• Enrouleurs de câble
• Équipements de nettoyage de vitres
• Écrans rotatifs et restaurants tournants
• Machines d'ingénierie électrique
• Derniers équipements de simulation VR

Description de la dénomination du produit

• (1) Type de produit : DH — anneau collecteur électrique
• (2) Méthode d'installation : K — traversant (alésage)
• (3) Diamètre d'alésage du produit : 100 mm
• (4) Nombre total de circuits : variantes par exemple 48 circuits (le produit prend en charge de 1 à 120 circuits)
• (5) Le courant nominal est indiqué si applicable ; différents circuits peuvent supporter des courants nominaux différents
• (6) Numéro d'identification : un suffixe d'identification (ex. -002, -003) peut être ajouté pour distinguer différentes spécifications du même modèle

Paramètres techniques (récapitulatif)
Tableau des classes de produit :
Général — Vitesse de fonctionnement : 0 ~ 200 tr/min ; Durée de vie : 20 millions de révolutions
Industriel — Vitesse de fonctionnement : 300 ~ 1000 tr/min ; Durée de vie : 60 millions de révolutions

Tech. électrique / Tech. mécanique :
Nombre d'anneaux : Personnalisable
Température de fonctionnement : -40°C ~ +65°C
Courants nominaux : 2A, 5A, 10A, 15A, 20A (options standard ; courants supérieurs par conducteurs parallèles)
Humidité de fonctionnement : ≤70%
Tension nominale : 0 ~ 240 VAC/VDC
Niveau de protection : IP54
Résistance d'isolement : ≥1000 MΩ @ 500 VDC
Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s, 2 mA
Variation de résistance dynamique : ≤10 mΩ
Matériau du boîtier : Alliage d'aluminium
Matériau de contact électrique : Métaux précieux
Spécification des fils : Téflon coloré
Vitesse de rotation : 0-600 tr/min (typique pour cette série)
Longueur des fils : 500 mm +20 mm (standard)

Spécification des fils (récapitulatif)
Courant nominal ≤2A — AWG26, conducteur ≈0,15 mm², couleurs : rouge, jaune, noir, bleu, vert, blanc, marron, gris, orange, violet, rose clair, transparent ; diamètre ~Ø1mm
Courant nominal 3A — AWG24, conducteur ≈0,2 mm², couleurs variées ; diamètre ~Ø1,3mm
Courant nominal 5A — AWG22, conducteur ≈0,35 mm², couleurs variées ; diamètre ~Ø1,3mm
Courant nominal 6A — AWG20, conducteur ≈0,5 mm², couleurs : rouge, jaune ; diamètre ~Ø1,4mm
Courant nominal 8A — AWG18, conducteur ≈0,75 mm², options multicolores ; diamètre ~Ø1,6mm
Courant nominal 10A — AWG16, conducteur ≈1,5 mm², couleurs typiques : rouge, jaune, noir, marron, vert, blanc ; diamètre ~Ø2,0mm
Courant nominal 15A — AWG14, conducteur ≈2,0 mm² ; diamètre ~Ø2,3mm
Courant nominal 20A — AWG14, conducteur ≈2,5 mm² ; diamètre ~Ø2,3mm
Courant nominal 25A — AWG12, conducteur ≈3,0 mm² ; diamètre ~Ø3,2mm
Courant nominal 30A — AWG10, conducteur ≈6,0 mm² ; diamètre ~Ø4,2mm
Pour >30A — utiliser plusieurs AWG12 ou plusieurs AWG10 en parallèle

Caractéristiques / spécifications techniques

• Diamètre extérieur : 190 mm
• Diamètre d'alésage intérieur : 100 mm
• Circuits : 1–120 (personnalisable)
• Tension nominale : 0–240 VAC/VDC
• Courants nominaux (standard) : 2A, 5A, 10A, 15A, 20A (plus élevés par conducteurs parallèles)
• Vitesse de rotation (typique) : 0–600 tr/min
• Plage de température de fonctionnement : -40°C à +65°C
• Niveau de protection : IP54
• Matériau du boîtier : Alliage d'aluminium
• Matériau de contact électrique : Métaux précieux
• Variation de la résistance dynamique : ≤10 mΩ
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Rigidité diélectrique : 1500 VAC @ 50 Hz, 60 s
• Longueur standard des fils : 500 mm +20 mm
