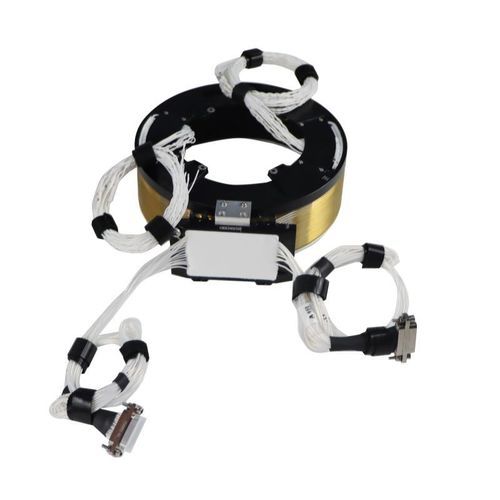

Collecteur tournant électrique

en 2 partiespour l'industrie aéronautiqueen aluminium anodisé

Description courte
Bague collectrice conductrice de type fendu, grade aérospatial, avec 26 canaux intégrés alimentation et signal, masse totale <500 g. Conçue en matériaux de qualité aéronautique avec traitement de surface anodisé noir anti-corrosion. Fonctionne de -40°C à +125°C; adaptée aux antennes satellites, panneaux solaires et autres applications rotatives aérospatiales.

Détail du produit
Dans les systèmes aérospatiaux, les bagues collectrices doivent assurer la transmission continue d'énergie et de signaux dans des conditions de températures extrêmes, atmosphères corrosives et vide, tout en préservant la précision mécanique des mouvements de pointage et de poursuite. Cette bague collectrice conductrice 26 canaux de type fendu est conçue pour répondre à ces exigences avec un format compact et ultra‑léger.

La structure fendue avec nervures d'allègement limite le diamètre extérieur à 134 mm et la longueur à 42 mm tout en conservant l'intégralité des 26 canaux. La masse totale est <500 g, conforme aux contraintes de masse et d'encombrement des plateformes aérospatiales. Le couple de fonctionnement est <0,2 N·m pour garantir une rotation fluide sans surcharge des systèmes d'entraînement de précision.

Tous les composants structurels sont en matériaux aéronautiques et la surface bénéficie d'un traitement anodisé noir anti‑corrosion, offrant résistance aux températures extrêmes, à l'humidité et aux environnements corrosifs. L'architecture électrique sépare l'alimentation et les signaux; les lignes de signal utilisent des paires torsadées pour réduire les perturbations EMI et préserver l'intégrité des signaux. La variation de résistance de contact est ≤10 mΩ; la résistance d'isolement et la rigidité diélectrique répondent aux normes aérospatiales, assurant une transmission fiable et durable d'énergie et de signaux pour des équipements tournants.

Paramètres techniques

• Nombre total de canaux : 26 canaux
• Diamètre extérieur : 134 mm
• Longueur : 42 mm
• Masse totale : <500 g
• Couple de fonctionnement : <0,2 N·m
• Courant nominal – Groupe A Alimentation : 3 canaux × 5 A (28 V)
• Courant nominal – Groupe A Signal : 6 canaux × 1 A (5 V, paire torsadée)
• Courant nominal – Groupe B Alimentation : 6 canaux × 3 A (6 V)
• Courant nominal – Groupe B Signal : 10 canaux × 1 A (6 V, paire torsadée)
• Anneau de masse : 1 canal × 2 A
• Tension de fonctionnement (alimentation) : 0–28 VAC/VDC
• Variation de résistance de contact : ≤10 mΩ
• Résistance d'isolement (anneau-anné, anneau-boîtier) : ≥100 MΩ @ 250 VDC
• Rigidité diélectrique (anneau-anneau, anneau-boîtier) : 250 VAC @ 50 Hz, 60 s, 1 mA
• Température de fonctionnement : -40°C ~ +125°C
• Matériau principal : matériaux de qualité aéronautique
• Traitement de surface : anodisation noire anti‑corrosion

Caractéristiques / spécifications techniques

• Canaux : 26 canaux intégrés d'alimentation et de signal.
• Dimensions compactes : diamètre extérieur 134 mm, longueur 42 mm.
• Construction ultra‑légère : masse totale <500 g grâce au design fendu et aux nervures d'allègement.
• Faible couple de fonctionnement : <0,2 N·m pour une rotation fluide et une charge minimale sur les systèmes de mouvement de précision.
• Distribution d'alimentation : Groupe A Alimentation — 3 canaux × 5 A (28 V); Groupe B Alimentation — 6 canaux × 3 A (6 V); Anneau de masse — 1 canal × 2 A.
• Canaux signal : paire torsadée; Groupe A Signal — 6 canaux × 1 A (5 V); Groupe B Signal — 10 canaux × 1 A (6 V).
• Tension de fonctionnement (alimentation) : 0–28 VAC/VDC.
• Fiabilité électrique : variation de résistance de contact ≤10 mΩ; résistance d'isolement ≥100 MΩ @ 250 VDC; rigidité diélectrique 250 VAC @ 50 Hz pendant 60 s (1 mA).
• Environnement : température de fonctionnement -40°C à +125°C; adapté aux milieux humides, corrosifs et au vide.
• Matériaux et finition : matériaux aéronautiques avec traitement de surface anodisé noir anti‑corrosion.
