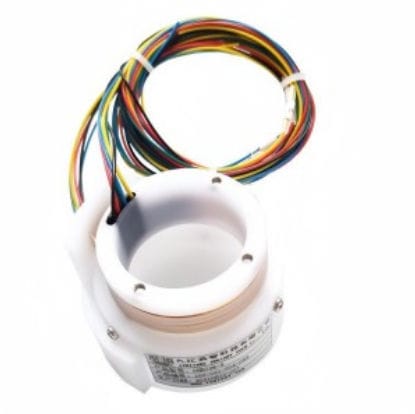

Collecteur tournant avec passage au centre DHK028-5

à axe creuxen 2 partiesmédical

Description courte
DHK028-5 bague collectrice 2 parties sans boîtier. Diamètre intérieur (alésage traversant) : 28 mm. Nombre de circuits : 5. Courant nominal par circuit : 2 A à 50 A (personnalisable). Conçue pour intégration OEM avec rotor et stator fournis séparément afin de réduire l'encombrement et le poids d'installation. Versions rotor à arbre creux disponibles avec différents diamètres intérieurs. Options de fixation : vissage ou collage. Configurations combinées alimentation et signal possibles.

Détail du produit
Développée pour des espaces d'installation limités, la structure ouverte en 2 parties sépare le canal de bague et la platine des balais afin que rotor et stator puissent être montés indépendamment. La structure scindée économise espace et poids. Contacts en rainure en V plaqués or pour résistance à l'oxydation et à l'usure.

Applications typiques

• Machines industrielles : plateformes de forage, enrouleuses, machines d'usinage en face, laminoirs à chaud
• Machines rotatives : remplisseuses, souffleuses de bouteilles, équipements d'amusement
• Tambours de câble : manutention portuaire, palans, machines routières et ponts, tours
• Équipements d'essai : bancs d'essai centrifuges, séparateurs, instruments de mesure
• Robotique : lignes d'emballage, empileuses, équipements de contrôle des procédés, presses
• Exposition/présentation : kiosques tournants, plateaux tournants, restaurants rotatifs
• Équipement médical : lampes chirurgicales sans ombre, équipements d'imagerie/communication

Description du nommage

• Type de produit : DH — bague collectrice électrique
• Méthode d'installation : K — alésage traversant
• Diamètre d'alésage : 28 mm
• Nombre total de circuits : 5
• Courant nominal : indiqué par circuit ; des courants différents peuvent ne pas tous être marqués
• Numéro d'identification : -XXX sert à distinguer les spécifications d'un même modèle

Remarques
Conception ouverte sans boîtier destinée à l'intégration OEM où rotor et stator sont montés séparément. Contacts en rainure en V plaqués or offrant résistance à l'oxydation et bonne tenue à l'usure. Variantes arbre creux et plusieurs options de fixation disponibles. Personnalisations combinées puissance et signal prises en charge.

Caractéristiques techniques

• Modèle : DHK028-5
• Diamètre intérieur (alésage traversant) : 28 mm
• Nombre de circuits : 5
• Courant nominal : 2 A à 50 A (personnalisable)
• Structure : 2 parties (rotor et stator fournis séparément), sans boîtier / structure ouverte
• Conception des contacts : rainure en V, plaqué or
• Options rotor : versions arbre creux avec différents diamètres intérieurs
• Fixation : vissage ou collage
• Personnalisation : configurations combinées alimentation et signal disponibles
• Applications typiques : voir ci‑dessus
