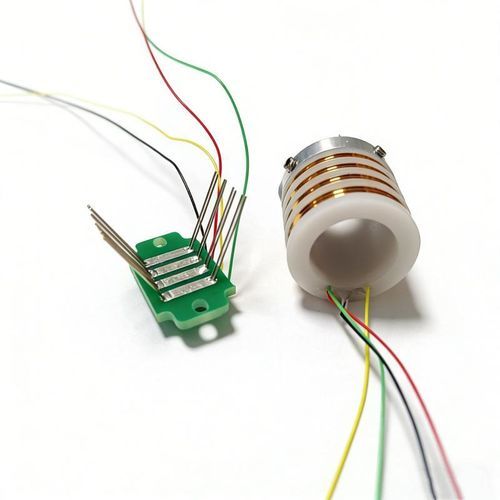

Collecteur tournant avec passage au centre DHK015-4S

en 2 partiespour instrument de mesurepour la robotique

Courte description :
Anneau collecteur de type scindable pour capteur de couple (2 parties) modèle DHK015-4S. Ø intérieur 15 mm, 4 voies de signal, contact or-or pour résistance ultra-faible et intégrité de signal élevée.

Points forts

• Conception compacte : Ø intérieur 15 mm adapté aux assemblages contraints.
• Structure scindable pour maintenance facilitée : module balai et arbre tournant séparables.
• Contacts or-or : assure une résistance de contact très faible et une transmission de signal stable.
• Validation en production de série : fourniture par lots éprouvée pour clients industriels.

Spécifications techniques détaillées

• Caractéristiques mécaniques – Ø intérieur : 15 mm (personnalisable 12–25 mm) ; boîtier scindable ; broche en acier inoxydable.
• Performances électriques – Fil de balai en alliage d'or sur contact plaqué or ; résistance de contact < 20 mΩ.
• Transmission de signal – Bande passante DC–10 MHz ; diaphonie < -60 dB @ 10 MHz.
• Performances dynamiques – Vitesse maximale 3000 tr/min ; faux-rond axial < 0,02 mm.
• Adaptation environnementale – Conception anti-poussière et anti-éclaboussures ; revêtement anticorrosion optionnel ; indices de protection IP54–IP68 en option.
• Conformité et certification – Conforme RoHS et REACH ; rapports matières disponibles.

Pourquoi choisir nos anneaux collecteurs pour capteur de couple ?

• Transmission de signal précise : variation de résistance de contact < 2 mΩ, garantissant la précision des mesures de couple et une réduction du bruit électrique par rapport aux anneaux collecteurs cuivre classiques.
• Grande durabilité : durée de vie en rotation > 50 millions de révolutions sous charge nominale ; température de fonctionnement -40°C à +125°C.
• Maintenance facilitée : modules de balai remplaçables pour intervention rapide sur site, réduction significative du MTTR.
• Personnalisation flexible : Ø intérieur 12–25 mm, 2–24 voies, prise en charge de signaux mixtes (alimentation/données/thermocouple), blindage EMI et traitements de surface optionnels.

Domaines d'application typiques

• Bancs d'essai automobile : surveillance temps réel du couple pour moteurs et boîtes de vitesses.
• Robots industriels : systèmes de retour de couple aux articulations.
• Aérospatial : mesure de charge et surveillance de santé d'actionneurs et mécanismes de braquage.
• Éolien : systèmes de surveillance du couple de broche.
• Instruments scientifiques : dispositifs d'étalonnage de couple de précision.

Caractéristiques techniques

• Modèle : DHK015-4S
• Ø intérieur : 15 mm (personnalisable 12–25 mm)
• Voies : 4 voies signal (option 2–24 voies)
• Matériau de contact : fil de balai en alliage d'or sur contact plaqué or
• Résistance de contact : < 20 mΩ (variation < 2 mΩ pour signaux de couple)
• Bande passante : DC–10 MHz
• Diaphonie : < -60 dB @ 10 MHz
• Vitesse maximale : 3000 tr/min
• Faux-rond axial : < 0,02 mm
• Protection environnementale : anti-poussière, anti-éclaboussures ; revêtement anticorrosion optionnel ; IP54–IP68 en option
• Température de fonctionnement : -40°C à +125°C
• Durabilité : durée de vie en rotation > 50 millions de révolutions sous charge nominale
• Conformité : RoHS et REACH
