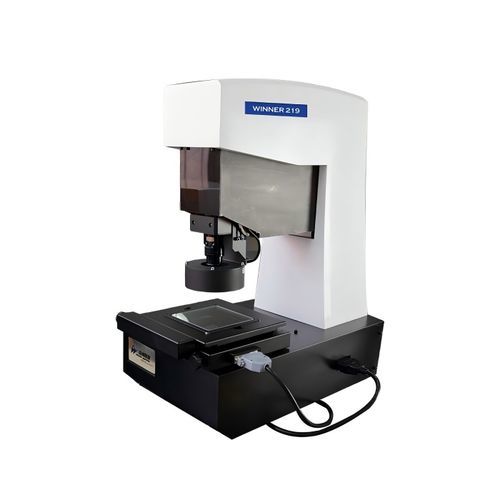

Granulomètre optique Winner219

par analyse d'images statiquepar analyse d'images dynamiquepar analyse d'images dynamique

Présentation
Winner219 est un analyseur d'images de particules entièrement automatisé (référence commerciale Winner219 ; désignation interne Winner2119) conçu pour la caractérisation industrielle de la taille et de la morphologie des particules. Il prend en charge les modes d'essai dynamique et statique et couvre une plage de mesure de 5 μm à 10000 μm. La configuration standard peut inclure uniquement le mode statique ; le mode dynamique et d'autres options sont disponibles sur demande.

Principales caractéristiques

• Plage de mesure : 5–10000 μm
• Modes d'essai : dynamique (flux) et statique (modèle standard : statique)
• Caméra industrielle haute vitesse 5 mégapixels pour l'acquisition rapide d'images
• Éclairage : source LED réfléchissante à faible angle et source LED transmissive parallèle haute luminosité
• Contrôle entièrement automatique avec mouvement tridimensionnel de haute précision et autofocus
• Tablette motorisée 2D (déplacement standard 100×100 mm, personnalisable) et course de mise au point électrique de 60 mm
• Manipulation des échantillons : dispersion sèche et dispersion humide

Général
Nom du modèle : Winner2119
Normes : ISO/DIS-13322-2
Dimensions (L×P×H) : 500 mm × 420 mm × 680 mm
Poids net : 28 kg

Taille de mesure

• Plage de mesure : 5–10000 μm
• Grossissement maximal : 2000×
• Précision (D50) : ≤1,0 % (écart sur échantillon étalon national)
• Répétabilité (D50) : ≤1,0 % (écart sur échantillon étalon national)
• Course de la platine 2D : standard 100×100 mm (personnalisable)
• Course de mise au point électrique : 60 mm
• Méthodes de dispersion : dispersant à sec et dispersion humide

Optique
Sources lumineuses : LED réfléchissante à faible angle et LED transmissive parallèle haute luminosité
Imagerie : caméra industrielle haute vitesse 5 mégapixels pour un flux élevé d'acquisition

Fonctions logicielles et sorties

• Résultats de taille : distribution granulométrique, D10, D50, D90 (personnalisable) et taille maximale
• Rapports personnalisables et plages sélectionnables (ex. : dénombrements au-dessus/en dessous de tailles définies)
• Analyse de morphologie : rapport d'aspect, rondeur, sphéricité, circularité avec illustrations d'images particulaires
• Comptage des particules et synthèses statistiques
• Personnalisation des rapports : en-têtes, logos, informations opérateur ; gestion des tâches et des flux
• Langues d'interface : chinois et anglais (autres langues sur demande)
• Mode intelligent : contrôle automatisé du processus pour améliorer la répétabilité et réduire l'intervention opérateur
• Formats d'export : Excel, PDF et formats de rapport standard

Avantages

• Analyse de morphologie incluant sphéricité, circularité, rondeur et rapport d'aspect ; module propriétaire de calcul de rondeur (conforme API_RP58 si applicable)
• Prise en charge des essais statiques et dynamiques pour augmenter la représentativité des échantillons et le débit ; le mode dynamique permet l'échantillonnage en écoulement pour des jeux de données plus importants
• Contrôle automatisé à trois axes et autofocus pour une imagerie cohérente et complète des échantillons
• Fonctions logicielles pour mémoire d'autofocus multi-point, itinéraires personnalisables et préréglages de mesure

Applications

• Céramiques
• Pharmacie
• Peintures, encres et pigments
• Charges, produits chimiques et catalyseurs
• Charbon, sédiments, poussières, farine
• Additifs alimentaires, pesticides, explosifs
• Graphite, matériaux photographiques, carburants
• Poudres métalliques et non métalliques (ex. carbonate de calcium, kaolin) et autres industries de traitement des poudres

Spécifications techniques

• Référence commerciale : Winner219
• Désignation interne : Winner2119
• Plage de mesure : 5–10000 μm
• Grossissement maximal : 2000×
• Erreur de précision (D50) : ≤1,0 %
• Erreur de répétabilité (D50) : ≤1,0 %
• Course platine 2D : standard 100×100 mm (personnalisable)
• Course de mise au point électrique : 60 mm
• Méthodes de dispersion : dispersant à sec et dispersion humide
• Éclairage : LED réfléchissante à faible angle et LED transmissive parallèle haute luminosité
• Imagerie : caméra industrielle haute vitesse 5 mégapixels
• Dimensions : 500 mm × 420 mm × 680 mm
• Poids net : 28 kg
• Normes : ISO/DIS-13322-2
• Sorties logicielles : distribution granulométrique, distribution de rondeur, distribution du rapport d'aspect ; export Excel/PDF
• Langues d'interface : chinois et anglais (autres sur demande)
• Fonctionnement : contrôle intelligent/automatique pour améliorer la répétabilité
