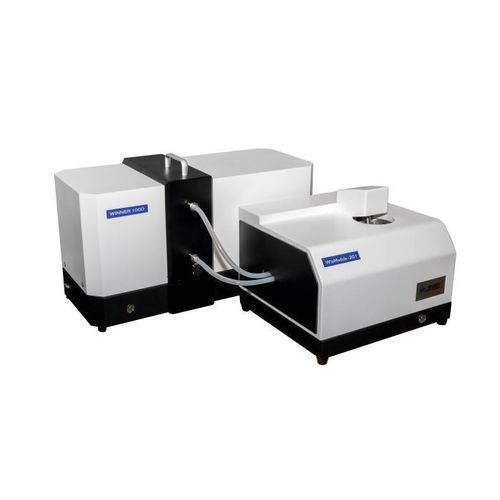

Granulomètre à ultrasons Winner100D

par analyse d'images dynamiquepar analyse d'images dynamiqueoptique

Présentation
Le Winner100D est un analyseur d'images de particules dynamique en milieu humide conçu pour l'analyse quantitative de la distribution granulométrique et de la morphologie des particules en suspension. Conforme à la norme ISO/DIS 13322-2, il capture, stocke et traite des images temps réel sur une large plage, fournissant des résultats reproductibles et représentatifs grâce à un grand volume d'échantillonnage et une acquisition statistique.

Points clés

• Plage de mesure : 5–3000 μm (personnalisable)
• Destiné aux instituts de recherche, laboratoires universitaires, centres R&D et laboratoires de contrôle qualité
• Dispersion humide automatique avec dispersion synergique à double ultrasons (circulation intégrée + ultrasons externes) pour améliorer la désagrégation

Spécifications principales
Modèle : Winner100D
Norme : ISO/DIS 13322-2
Dimensions extérieures : Unité principale 700×300×450 mm ; Module humide 415×350×380 mm
Poids net : Unité principale 15 kg ; Module humide 15 kg

Taille de mesure
Plage : 5–3000 μm (personnalisable)
Précision (D50) : ≤1,0 % (échantillon étalon national)
Répétabilité (D50) : ≤1,0 % (échantillon étalon national)
Mise en charge : Système automatique de dispersion humide
Méthode de dispersion : Circulation intégrée dans la cuve combinée à des ultrasons internes et externes au niveau de la fenêtre d'observation (système synergique double ultrasons)
Nombre de particules analysées : >100 000 pcs/min
Vitesse d'imagerie : jusqu'à 120 images/s

Optique
Objectif : Objectif télécentrique HD (spécifications optionnelles disponibles)
Éclairage : Source lumineuse parallèle à fort contraste pour une image nette

Paramètres de sortie / d'analyse

• Distribution granulométrique, D10/D50/D90/Dmax, valeurs typiques et intervalles personnalisables
• Morphologie des particules : rapport d'aspect, circularité, rondeur et galerie d'images
• Nombre de particules et métriques de concentration

Avantages

• Analyse morphologique complète : sphéricité, circularité, rondeur et rapport d'aspect avec module dédié de rondeur
• L'acquisition dynamique capture de grandes populations de particules pour une représentativité statistique supérieure à l'imagerie statique
• Clarté d'image améliorée grâce à l'optique télécentrique grand champ et à la fenêtre d'échantillonnage plane contrainte

Applications
Applicable aux minéraux non métalliques, céramiques, revêtements, encres, pigments, charges, produits pharmaceutiques, agroalimentaire, matériaux pour batteries lithium, abrasifs, poudres métalliques, ciment, poudres chimiques, traitement des eaux, exploration géologique et recherche universitaire. Convient pour le contrôle qualité en production et la R&D avancée des suspensions.

Fonctions logicielles d'analyse

• Gestion des tâches pour un traitement organisé des données
• Acquisition vidéo et capture d'images pour conservation des preuves
• Étalonnage d'échelle pour relier la taille image à la taille réelle
• Traitement par lots pendant l'acquisition pour gérer de grands volumes
• 12 outils automatiques de traitement des particules (désagrégation, suppression du bruit, complétion de contours, remplissage des trous, lissage des bords, etc.)
• Sorties configurables : taille des particules (distribution, D10/D50/D90/Dmax, intervalles personnalisés), paramètres de forme, images de particules et comptage
• Fonctions additionnelles : en‑tête/logo personnalisé, affichage opérateur, filtres taille/forme, commutation automatique double objectif, mise au point motorisée, détection de concentration en temps réel, contrôle du module de circulation et sauvegarde d'images

Caractéristiques techniques

• Modèle : Winner100D
• Norme : ISO/DIS 13322-2
• Plage de mesure : 5–3000 μm (personnalisable)
• Précision (D50) : ≤1,0 %
• Répétabilité (D50) : ≤1,0 %
• Mise en charge : Système automatique de dispersion humide
• Dispersion : Circulation intégrée + ultrasons (synergie double ultrasons)
• Vitesse d'analyse : >100 000 pcs/min
• Fréquence d'image : jusqu'à 120 images/s
• Objectif : Télécentrique HD (optionnel)
• Éclairage : Source parallèle à fort contraste
• Dimensions : Unité principale 700×300×450 mm ; Module humide 415×350×380 mm
• Poids net : Unité principale 15 kg ; Module humide 15 kg
