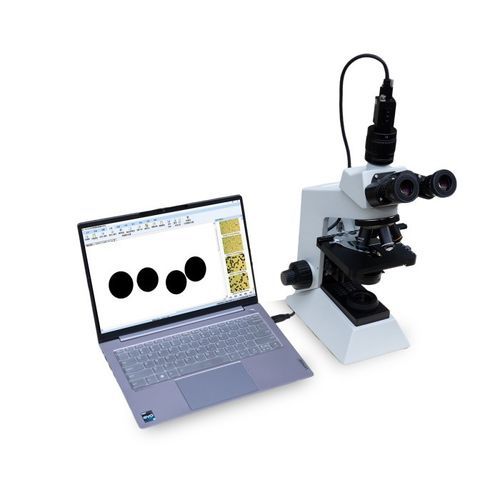

Granulomètre par analyse d'images statique Winner99E

par analyse d'images dynamiqueoptiquepour l'industrie agroalimentaire

Présentation du produit
Winner99E est un appareil d'analyse d'images statiques pour la caractérisation de la taille et de la forme des particules. Il associe un système d'acquisition d'images performant et un logiciel d'analyse pour fournir des images nettes et des paramètres/distributions (taille, sphéricité, rapport d'aspect, voluminosité, rapport de surface, etc.), permettant une compréhension fine de la morphologie des particules. Conçu pour une exploitation automatisée et intelligente, il convient aux instituts de recherche, laboratoires universitaires, centres R&D et laboratoires de contrôle qualité.

Plage de mesure
1-6000µm

Applications

• Ciment, céramique
• Pharmaceutique
• Peintures, colorants, pigments, charges
• Produits chimiques, catalyseurs
• Charbon, sédiments, poussières, farine
• Additifs alimentaires, pesticides, explosifs
• Graphite, produits photographiques
• Poudres métalliques et non métalliques (ex. carbonate de calcium, kaolin)

Spécifications principales
Nom du modèle : Winner99E
Plage de mesure : 1-6000µm
Résolution maximale : 2048 × 1536
Taille de pixel : 3.2 × 3.2µm
Vitesse de segmentation : <1 seconde
Taux de réussite de segmentation : >98%
Port de connexion : USB3.0

Système microscopique
Oculaire : oculaire champ large 10X
Objectifs : 4X, 10X, 40X, 100X (huile) objectifs plan à longue distance focale
Source lumineuse : éclairage transmis inférieur (halogène ou LED, luminosité réglable) ; éclairage incident métallographique supérieur avec polariseur en option
Plateau : platine mécanique 3D manuelle, dimensions 185mm × 140mm ; course 50mm × 75mm ; mise au point coaxiale macro/micro ; réglage fin 2µm avec verrouillage et butées
Plage de grossissement : 4–5000X

Fonctions logicielles
Acquisition d'images : capture de la morphologie des échantillons ; enregistrement en JPG et BMP
Assemblage d'images : assemblage sans couture d'images multiples pour augmenter le nombre de particules et la représentativité ; possibilité de traiter les images individuellement avant assemblage
Outils automatiques : douze outils automatiques incluant binarisation adaptive, suppression automatique du bruit, élimination des particules aux bords incomplets, remplissage des cavités, lissage des bords, désagglomération et extraction automatique des paramètres taille/forme
Calibration d'échelle : après étalonnage avec un micromètre étalon national, sélectionner l'échelle correspondant à l'objectif pour obtenir la taille réelle
Données par particule : affichage et analyse de 10 paramètres par particule (aire de section, taille, rapport d'aspect, sphéricité, etc.)
Gestion des tâches : mécanisme structuré de gestion des tâches pour un traitement organisé des données de test

Paramètres de rapport
Paramètres caractéristiques : paramètres de distribution tels que D10 / D50 (médiane) / D90 / D100
Fréquence / Cumul : tableaux, graphiques et histogrammes montrant les distributions par nombre, volume et aire
Paramètres de forme : dix métriques de forme standard incluant rapport d'aspect, voluminosité, sphéricité, surface, surface spécifique, paramètre du rectangle circonscrit
Nombre de particules : affichage direct du nombre total de particules testées
Vignettes : rapports affichables en couleur ou niveaux de gris (au choix)
En-tête du rapport : champs pour nom d'échantillon, unité de test et milieu de dispersion

Avantages

• Affichage visuel de la morphologie des particules pour une compréhension rapide
• Assemblage parfait d'images multiples pour inclure davantage de particules et améliorer la représentativité
• Algorithmes avancés de reconnaissance pour segmenter automatiquement particules adhérentes/chevauchantes et réduire l'intervention manuelle
• Binarisation adaptive résistante aux variations d'éclairage pour préserver l'information particulaire
• Intégration optique et logicielle permettant un traitement en un clic de la binarisation à l'analyse
• Sélection flexible d'échelles prenant en charge nm, μm et mm pour diverses sources microscopiques
• Algorithmes efficaces pour particules sphériques autorisant l'analyse même en cas d'adhérence/chevauchement

Notes brevets & technologies
Des éléments tels que la conception du banc optique, l'alignement optique 3D, l'application du principe de diffusion MIE, la cuve d'échantillon scellée pour analyseurs secs, l'application orthogonale double-laser, la conception de pompe de dispersion de poudre et les modules de circulation humide sont référencés comme technologies protégées/brevetées utilisées dans l'instrument.

Spécifications techniques

• Nom du modèle : Winner99E
• Plage de mesure : 1-6000µm
• Résolution maximale caméra : 2048 × 1536
• Taille de pixel : 3.2 × 3.2µm
• Vitesse de segmentation : <1 seconde
• Taux de réussite de segmentation : >98%
• Connexion : USB 3.0
• Options d'objectifs : 4X, 10X, 40X, 100X (huile)
• Course de la platine : 50mm × 75mm ; taille de la platine 185mm × 140mm ; réglage fin 2µm
• Plage de grossissement : 4–5000X
• Formats d'image : JPG, BMP
• Outils de traitement automatisé : 12 outils automatiques intégrés
