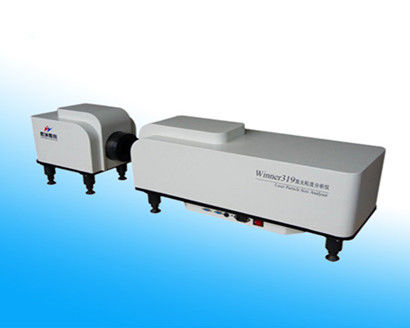

Granulomètre par diffraction laser Winner319C

optiquelaserde taille de goutelettes d'aérosols

Présentation du produit
Le Winner319C est un analyseur laser de taille de particules pour pulvérisation, de type séparé et destiné à un usage sur paillasse, conçu pour la mesure des gouttelettes et des aérosols. L’instrument utilise le principe de diffraction de Fraunhofer avec un trajet optique parallèle et un laser semi-conducteur performant (λ=532 nm, durée de vie >25000 h). Destiné aux instituts de recherche, laboratoires universitaires, centres R&D d’entreprises et aux laboratoires de contrôle qualité. Plage de mesure : 1–2000 μm (limite inférieure extensible à 0,1 μm).

Principales caractéristiques

• Principe de diffraction de Fraunhofer avec technologie optique parallèle et amplification spectrale
• Structure séparée permettant une zone de test ajustable et une mesure sans contact
• Système d’alignement automatique du banc optique pour un réglage stable en une seule opération
• Dispositif de protection par flux d’air pour réduire la contamination des objectifs par les gouttelettes
• Laser semi-conducteur haute performance (λ=532 nm) à puissance réglable (1–40 mW)

Spécifications principales
Nom du modèle : Winner319C
Principe : diffraction de Fraunhofer
Structure de l’instrument : type séparé
Taux d’acquisition des données : ≥2 KHz
Mode d’échantillonnage : style ouvert
Alimentation : 220 V, 50/60 Hz
Dimensions extérieures : port émetteur : L380×W280×H380 mm ; port récepteur : L850×W280×H380 mm
Poids net : port émetteur : 13 kg ; port récepteur : 24 kg

Taille de mesure
Plage de mesure : 1–2000 μm (limite inférieure extensible à 0,1 μm)
Nombre de canaux : 88 pcs
Erreur de précision : ≤1,0 % (CRM D50)
Erreur de répétabilité : ≤1,0 % (CRM D50)
Reproductibilité entre instruments : <1,0 % (CRM D50)
Longueur de la zone de test : 0,1–10 m (réglable)

Optique
Source lumineuse : laser semi-conducteur λ=532 nm, P=1–40 mW (réglable)
Système d’alignement du banc optique : alignement automatique
Protection des objectifs : double protection par flux de gaz
Sécurité laser : Classe 3B

Fonctions logicielles

• Modèles d’analyse : distribution libre, distribution R–R, log-normale et modèles statistiques par catégorie
• Méthodes statistiques : distribution en volume et distribution en nombre
• Comparaison statistique : comparaison de plusieurs résultats pour évaluer différences entre lots, étapes de traitement ou périodes temporelles
• Analyse personnalisée : paramètres définis par l’utilisateur ; calcul des pourcentages à partir des tailles ou inversement
• Rapports de test : export en Word, Excel, image (.bmp), texte (.txt) et PDF
• Langue de l’interface : chinois et anglais ; autres langues disponibles sur demande
• Options : conformité GMP et test d’angle en option

Avantages

• Technologies brevetées pour extension de la plage dynamique et collecte précise du signal de diffusion
• Protection par flux d’air pour éviter la pollution optique lors des essais de pulvérisation
• Conception séparée et zone de test ajustable pour des mesures sans contact flexibles
• Système d’alignement automatique stable pour simplifier la mise en route
• Multiples modèles de distribution et conversion entre distributions en volume et en nombre

Applications

• Évaluation des pulvérisations pour lutte contre les incendies et foresterie
• Essais de pulvérisation d’insecticides et recherche sur buse
• Mesures de gouttelettes pour nébuliseurs médicaux
• Études de pulvérisation et prilling pour moteurs d’avions
• Tests de taille de particules d’aérosols en laboratoires R&D et CQ

Notes brevets et technologies
La conception du banc optique, le système d’alignement tridimensionnel, l’application de la diffusion Mie, l’usage de faisceaux laser orthogonaux doubles et autres technologies listées sont protégés par des brevets selon le fabricant.

Spécifications techniques

• Modèle : Winner319C
• Plage de mesure : 1–2000 μm (extensible à 0,1 μm)
• Nombre de canaux : 88 pcs
• Erreur de précision : ≤1,0 % (CRM D50)
• Erreur de répétabilité : ≤1,0 % (CRM D50)
• Reproductibilité entre instruments : <1,0 % (CRM D50)
• Taux d’acquisition des données : ≥2 KHz
• Mode d’échantillonnage : style ouvert
• Longueur de la zone de test : 0,1–10 m (réglable)
• Source lumineuse : laser semi-conducteur, λ=532 nm, puissance 1–40 mW (réglable)
• Alignement du banc optique : automatique
• Protection des objectifs : double protection par flux de gaz
• Classe de sécurité laser : Classe 3B
• Alimentation : 220 V, 50/60 Hz
• Dimensions extérieures : port émetteur L380×W280×H380 mm ; port récepteur L850×W280×H380 mm
• Poids net : port émetteur 13 kg ; port récepteur 24 kg
