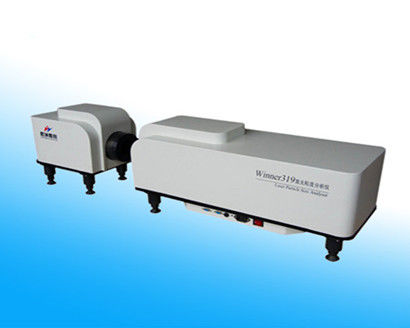

Granulomètre par diffraction laser Winner319B

optiquelaserpour le contrôle qualité

Aperçu du produit
Winner319B est un analyseur de taille de gouttelettes de table en structure split-type basé sur le principe de diffraction de Fraunhofer. Il utilise un laser semi‑conducteur haute performance et une voie optique parallèle pour mesurer des gouttelettes de 1–1000 μm (extensible à 0,1 μm). Conçu pour les instituts de recherche, laboratoires universitaires, centres R&D et laboratoires de contrôle qualité en milieu industriel.

Spécifications principales - Général

• Nom du modèle : Winner319B
• Principe : diffraction de Fraunhofer
• Structure : Split-Type
• Taux d'acquisition : ≥2 kHz
• Mode d'échantillonnage : ouvert
• Alimentation : 220V, 50/60 Hz
• Dimensions extérieures : port émission L380 × W280 × H380 mm ; port réception L850 × W280 × H380 mm
• Poids net : port émission 13 kg ; port réception 24 kg

Taille de mesure
Plage de mesure : 1–1000 μm (limite inférieure extensible à 0,1 μm). Nombre de canaux : 78. Erreur d'exactitude ≤1,0 % (CRM D50). Erreur de répétabilité ≤1,0 % (CRM D50). Reproductibilité inter‑appareils <1,0 % (CRM D50). Longueur de zone de test réglable de 0,1 à 10 m.

Optique
Source lumineuse : laser semi‑conducteur λ = 635 nm, puissance 1–40 mW (réglable). Alignement du banc optique : automatique. Protection des lentilles : double purge gazeuse. Sécurité laser : Classe 3B.

Fonctions logicielles

• Modes d'analyse : distribution libre, distribution R‑R, log‑normale et modèles statistiques catégoriels
• Sorties statistiques : distribution volumique et distribution en nombre
• Outils de comparaison : comparaison statistique de plusieurs essais (différences de lots, avant/après traitement, séries temporelles)
• Analyse personnalisée : paramètres définis par l'utilisateur ; calculs en pourcentages par taille ou taille par pourcentage
• Export de rapports : Word, Excel, BMP, TXT, PDF
• Interface : chinois et anglais ; autres langues disponibles sur demande
• Options : support GMP, test d'angle

Avantages

• Technologie brevetée de test optique parallèle et amplification spectrale pour une large couverture et une meilleure précision
• Dispositif de protection par flux d'air pour protéger les lentilles et éviter la contamination par les gouttelettes
• Conception split‑type et zone de test réglable pour des mesures de pulvérisation flexibles et sans contact
• Alignement automatique du trajet optique pour correction en une seule opération
• Prise en charge de plusieurs modèles de distribution et conversion entre distribution volumique et numérique

Applications
Applicable aux essais de lutte contre l'incendie, pulvérisation forestière et phytosanitaire, nébuliseurs médicaux, sprays de turbines d'avion, granulation par pulvérisation, recherche sur buses et tout test de taille de particules d'aérosols. Convient aux laboratoires d'entreprises, universités et instituts de recherche.

Notes sur les brevets

• Conception du banc optique : ZL 2014 2 0378380.8
• Système d'alignement 3D du banc optique : ZL 2013 2 0835882.4
• Application du principe MIE : ZL 2013 2 0812021.4
• Cuvette d'échantillonnage scellée pour analyseur poudreux : ZL 2011 2 0267646.8
• Application faisceau laser double orthogonal : ZL 2007 2 0025702.0
• Conception de la pompe de dispersion de poudre : ZL 2007 2 0018648.7
• Installation de circulation humide : ZL 2010 2 0593526.2

Spécifications techniques

• Modèle : Winner319B
• Principe : diffraction de Fraunhofer
• Structure : Split-Type
• Taux de données : ≥2 kHz
• Mode d'échantillonnage : ouvert
• Alimentation : 220V, 50/60 Hz
• Dimensions : émission L380 × W280 × H380 mm ; réception L850 × W280 × H380 mm
• Poids : émission 13 kg ; réception 24 kg
• Plage de mesure : 1–1000 μm (extensible à 0,1 μm)
• Canaux : 78
• Exactitude : ≤1,0 % (CRM D50)
• Répétabilité : ≤1,0 % (CRM D50)
• Reproductibilité : <1,0 % (CRM D50)
• Zone de test : 0,1–10 m réglable
• Source : laser λ=635 nm, P=1–40 mW
• Alignement optique : automatique
• Protection lentilles : double purge gazeuse
• Classe laser : 3B
• Modes d'analyse : libre, R‑R, log‑normale, catégoriel
• Formats de rapport : Word, Excel, BMP, TXT, PDF
• Interface : chinois et anglais (autres sur demande)
• Options : GMP, test d'angle
