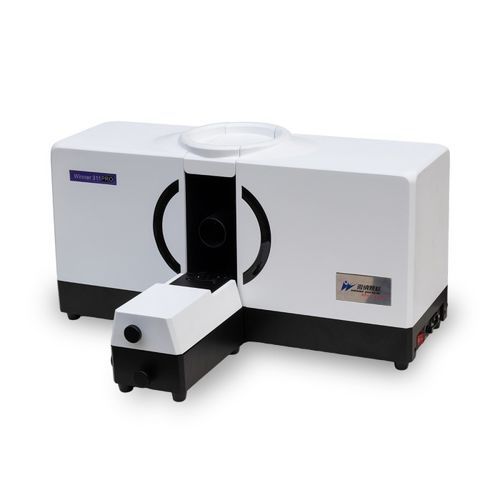

Granulomètre par diffraction laser Winner311PRO

optiquelaserpour l'industrie pharmaceutique

Présentation du produit
Le Winner311PRO est un analyseur de taille de particules par laser pour pulvérisation, de type paillasse, développé par Jinan Winner pour les petits dispositifs d'atomisation. Il mesure la distribution des tailles de gouttelettes pour les secteurs pharmaceutique, chimique et des matériaux. Le modèle Intelligent Winner311PRO intègre une plateforme de contrôle intelligente pour une opération automatisée et la gestion des données en un clic. Une piste d'audit intégrée conforme aux exigences GMP garantit la traçabilité et la conformité des données. Convient aux production pharmaceutiques et aux laboratoires de contrôle qualité exigeants.

Caractéristiques principales - Général
Nom du modèle : Winner311PRO
Principe : Principe de diffraction de Fraunhofer
Structure de l'instrument : Instrument tout‑en‑un
Mode d'échantillonnage : Style ouvert
Plateforme de test intelligente : Tests liés. Les positions d'essai peuvent être configurées via des procédures opératoires standard (SOP), mémorisées et rappelées en un clic.
Dimensions extérieures : L720 × W620 × H370 mm
Poids net : 30 kg

Taille de mesure
Plage de mesure : 0,1–100 μm
Nombre de canaux : 80 pcs
Erreur de précision : ≤1,0 % (CRM D50)
Erreur de répétabilité : ≤1,0 % (CRM D50)
Longueur de la zone de test : 60 mm (réglable)

Optique
Source lumineuse : Laser à semi‑conducteur λ = 650 nm, P > 2 mW
Système d'alignement du banc optique : Alignement automatique

Fonctions du logiciel
Modes d'analyse : Distribution libre, distribution R‑R, distribution log‑normale et modèles statistiques par catégorie.
Méthodes statistiques : Distribution volumique et distribution en nombre pour répondre aux différents besoins industriels.
Comparaison statistique : Permet la comparaison et l'analyse de plusieurs résultats pour mettre en évidence les différences entre lots, étapes de process et périodes temporelles pour le contrôle qualité.
Analyse personnalisée : Paramètres définis par l'utilisateur ; calcul des pourcentages par taille, taille par pourcentage ou pourcentages pour des plages de tailles définies.
Rapport de test : Formats exportables : Word, Excel, image (.bmp), texte (.txt), PDF.
Langue : Interface chinois et anglais (autres langues disponibles sur demande).
Mode intelligent : Mode d'exploitation automatique pour réduire la charge de l'opérateur et améliorer la répétabilité.
Autre fonction : GMP (optionnel).

Avantages

• Technologie logicielle brevetée d'ajustement libre non contraint pour refléter plus fidèlement la distribution des tailles de particules.
• Conception compacte : zone de test tubulaire ouverte, faible encombrement, implantation flexible et facilité d'utilisation.
• Nouvelle structure et trajectoire optique : faisceau parallèle monodirectionnel et technologie à double lentille avec double réseau de détecteurs augmentant le nombre de détecteurs et améliorant l'agencement optique pour une meilleure précision, une limite de mesure inférieure étendue et une meilleure résolution.
• Dispositif de protection par flux d'air : protège les optiques des contaminations par gouttelettes et prolonge la durée de vie de l'instrument.
• Lancement de l'essai par pulvérisation : mesure instantanée et données immédiates.
• Trois modes de distribution logicielle (libre, R‑R, log) pour répondre aux besoins de différentes industries.
• Plateforme mobile automatique externe : positions de test configurables par SOP ; tests à distances fixes avec arrivée/retour en un clic pour réduire l'erreur manuelle et améliorer la répétabilité.

Applications

• Nébuliseurs médicaux
• Sprays nasaux
• Nébuliseurs respiratoires
• Nébuliseurs à ultrasons
• Diffuseurs faciaux vapeur
• Appareils d'aromathérapie
• Nébuliseurs d'anesthésie
• Concentrateurs d'oxygène

Technologies brevetées

• Conception du banc optique : brevet n° ZL 2014 2 0378380.8.
• Système d'alignement tridimensionnel du banc optique : brevet n° ZL 2013 2 0835882.4.
• Application du principe de diffusion MIE : brevet n° ZL 2013 2 0812021.4.
• Cellule d'échantillon entièrement scellée pour analyseur de particules sèches : brevet n° ZL.2011 2 0267646.8.
• Application à double faisceau laser orthogonal : brevet n° ZL 2007 2 0025702.0.
• Conception de pompe de dispersion de poudre : brevet n° ZL 2007 2 0018648.7.
• Installation de circulation humide : brevet n° ZL2010 2 0593526.2.

Rapport de test et sorties
Les rapports de test peuvent être exportés en formats Word, Excel, image (.bmp), texte (.txt) et PDF pour la consultation, le retraitement des données et les citations.

Spécifications techniques

• Modèle : Winner311PRO
• Plage de mesure : 0,1–100 μm
• Nombre de canaux : 80
• Erreur de précision : ≤1,0 % (CRM D50)
• Erreur de répétabilité : ≤1,0 % (CRM D50)
• Longueur de la zone de test : 60 mm (réglable)
• Principe : Diffraction de Fraunhofer
• Structure de l'instrument : Tout‑en‑un
• Mode d'échantillonnage : Style ouvert
• Source lumineuse : Laser à semi‑conducteur, λ = 650 nm, P > 2 mW
• Alignement du banc optique : Automatique
• Dimensions : L720 × W620 × H370 mm
• Poids net : 30 kg
• Logiciel : modes d'analyse multiples, paramètres personnalisables, comparaison statistique, mode intelligent, interface chinois/anglais
• Formats d'export de rapport : Word, Excel, BMP, TXT, PDF
• Option : piste d'audit et fonctions conformes GMP
