Presse plieuse électrohydraulique BDE 10032

CNC6 axesrobotisée

Présentation du produit

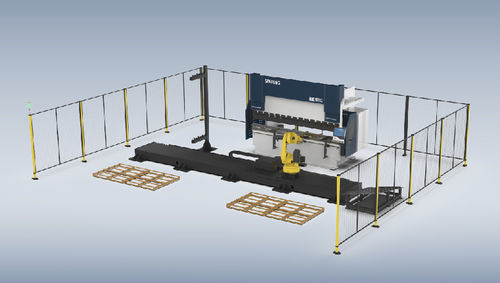

Le BDE10032 est une presse plieuse CNC assistée par robot conçue pour la production en série continue. Il intègre un robot industriel comme unité d'exécution principale pour automatiser le chargement, le positionnement, le retournement et le transfert des tôles, réduisant l'intervention manuelle et assurant une qualité de pièce constante lors de longues séries de production.

Fonctions du robot
Le robot industriel réalise le chargement/déchargement des tôles, l'ajustement en temps réel de la position et la rotation des pièces. Ses algorithmes de suivi de trajectoire intégrés permettent un mouvement rapide et coopératif avec la machine de pliage pour une synchronisation efficace.

• Rayon de travail maximal : 2565 mm
• Charge maximale : 80 kg
• Degrés de liberté (DDL) : 6

Précision de pliage et compensation
Le système de compensation de flèche met en action des blocs en coin multi-groupes après calcul des corrections par le système de contrôle, neutralisant la courbure ou la déformation des portiques pour réduire les variations entre plis.

• Compensation mécanique
• Blocs en coin multi-groupes
• Multiples points de compensation
• Zone morte de compensation minimale

Système hydraulique et d'entraînement
Un système électro-hydraulique haute performance assure un contrôle précis et réactif lors des cycles de pliage.

• Système hydraulique allemand REXROTH pour un contrôle en boucle fermée précis
• Réponse haute fréquence 12 ms pour une mise en service simplifiée
• Construction compacte et légère avec réponse dynamique rapide
• Réglage de puissance en continu ; supporte des démarrages et arrêts fréquents

Système de commande
Commande CNC avancée avec IHM graphique et fonctions automatiques pour une programmation sûre et efficace.

• Système CNC DELEM avec écran tactile TFT 10,1 pouces
• Programmation graphique 2D
• Liaison à cinq axes pour une grande précision de pliage
• Calcul automatique de la pression de pliage et détection de collision

Remarques supplémentaires
Le robot intégré permet la mécanisation du chargement/déchargement et la manipulation des tôles afin d'augmenter le débit et la reproductibilité en production par lots.

Caractéristiques / Données techniques

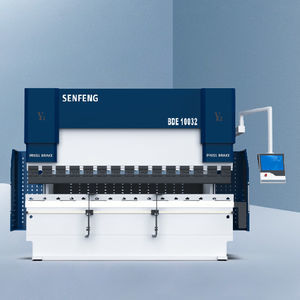

• Modèle : BDE 10032
• Effort maximal de pliage : 1000 kN
• Longueur de pliage (A) : 3200 mm
• Espacement des crémaillères latérales (B) : 2600 mm
• Profondeur d'embout (E) : 400 mm
• Course maximale du vérin : 200 mm
• Distance entre table et poutre supérieure (D) : 480 mm
• Vitesses : Descente : 180 mm/s ; Vitesse de travail : 0–10 mm/s ; Remontée : 160 mm/s
• Puissance moteur principal : 7,5 kW
• Dimensions (L×l×H) : 3700 × 1505 × 2630 mm
• Poids : 7600 kg
• Épaisseur de pliage (remarque : calculée pour longueur de pliage 3000 mm) : ≤ 3,5 mm acier au carbone ; ≤ 2,5 mm acier inoxydable ; ≤ 5 mm aluminium
