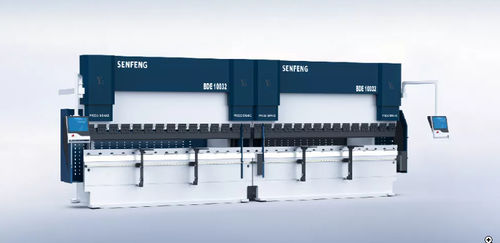

Presse plieuse électrique BDE10032

CNC3 axestandem

Aperçu
La presse plieuse CNC en tandem permet le contrôle synchronisé de deux presses plieuses identiques pour un fonctionnement concurrent, autorisant le pliage de tôles longues et ultra‑longues. Elle prend également en charge l'utilisation indépendante de chaque machine pour plus de flexibilité de production. Conçue pour la fabrication industrielle en tôle nécessitant une longueur de pliage étendue et une précision maintenue.

Points forts

• Longueur de pliage doublée grâce à l'opération en tandem
• Productivité supérieure par rapport à une machine seule
• Précision de pliage conservée en synchronisation

Caractéristiques principales

• Dispositif de synchronisation permettant le pilotage simultané de deux presses pour le pliage de tôles ultra‑longues
• Modes sélectionnables : fonctionnement mono‑machine ou tandem synchronisé pour une production flexible
• Arrière‑butée multi‑axes avec transmission vis et roue vis pour un positionnement précis X/Y/Z
• Quatre doigts d'arrière‑butée pour limiter le voilement des tôles et améliorer la régularité de pliage
• Compensation de flèche par blocs cunéiformes multi‑groupes et points de compensation multiples pour réduire l'écart de pliage
• Commande CNC de type DELEM avec interface tactile TFT, bibliothèque d'outils et matériaux, algorithmes avancés d'axe Y et logiciel offline Profile‑T avec interface USB

Paramètres techniques
Modèle : BDE10032-10032 | BDE60060-60060
Effort de pliage maximal : 1000 kN | 6000 kN
Longueur de pliage (A) : 3200×2 mm | 6000×2 mm
Largeur entre montants (B) : 2600 mm | 4800 mm
Profondeur de gorge (E) : 400 mm | 600 mm
Hauteur d'ouverture (D) : 480 mm | 670 mm
Vitesses :
  Approche : 180 mm/s | 90 mm/s
  Pliage : 0–10 mm/s | 0–7 mm/s
  Retour : 160 mm/s | 90 mm/s
Puissance moteur principal : 7,5 kW | 45 kW
Dimensions (L×l×H) : 3700×1515×2630 + 3700×1515×2630 | 6200×2700×4750 + 6200×2700×4750
Poids : 7800×2 kg | 52000×2 kg

Modèles & Spécifications

• Modèle BDE10032 — Effort max 1000 kN ; longueur de pliage 3200×2 mm ; largeur entre montants 2600 mm ; profondeur de gorge 400 mm ; hauteur d'ouverture 480 mm ; moteur principal 7,5 kW ; dimensions 3700×1515×2630 (par machine) ; poids 7800 kg (par machine)
• Modèle BDE60060 — Effort max 6000 kN ; longueur de pliage 6000×2 mm ; largeur entre montants 4800 mm ; profondeur de gorge 600 mm ; hauteur d'ouverture 670 mm ; moteur principal 45 kW ; dimensions 6200×2700×4750 (par machine) ; poids 52000 kg (par machine)
• Dispositif de synchronisation pour le contrôle simultané à deux machines permettant le pliage de tôles ultra‑longues
• Arrière‑butée multi‑axes avec 4 doigts et positionnement rapide de l'axe X (jusqu'à 500 mm/s)
• Compensation de flèche par blocs cunéiformes multi‑groupes pour une précision améliorée
• Commande CNC de type DELEM avec interface tactile, bibliothèques outils/matériaux, algorithmes d'axe Y avancés et logiciel Profile‑T offline
