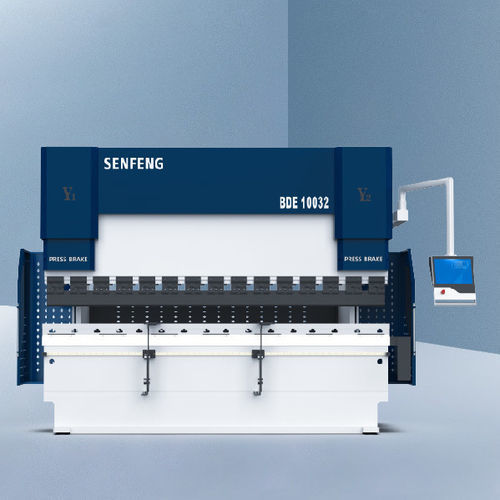

Presse plieuse électrohydraulique BDE10032

CNC4 axes6 axes

Présentation
La série SENFENG BDE permet des opérations simples et sûres pour le pliage de tôles. La plieuse CNC hybride électro-hydraulique offre une précision élevée et une réponse rapide pour satisfaire les exigences de production industrielle.

Points forts / Caractéristiques principales

• Espacement optimisé des colonnes (espacement du châssis latéral) pour garantir performance, efficacité et précision
• Courbure mécanique (axe V) pour compenser les déformations et améliorer la précision de pliage
• Conception à 4 doigts de butée arrière pour un positionnement pratique et flexible, réduisant les opérations manuelles et améliorant la répétabilité
• Système hydraulique allemand REXROTH avec réponse haute fréquence (~12 ms) pour un contrôle hydraulique précis et efficace
• Différentes configurations d'axes CNC disponibles selon les besoins de pliage (standard 4+V ; option 6+V / 8+V)
• Commande DELEM-DA53T standard ; commandes ESA et CYB en option
• Dispositif de protection laser DSP en option pour protéger l'opérateur contre les mouvements rapides de la glissière
• Cellule de chargement robotisée en option pour alimentation automatique afin de réduire la dépendance à la main-d'œuvre et augmenter la productivité

Matériaux de pliage

• Acier inoxydable
• Acier au carbone
• Tôle galvanisée
• Tôle fluor-aluminium-zinc
• Cuivre
• Aluminium
• Laiton

Paramètres techniques

• Modèle : BDE10032
• Force maximale de pliage : 1000 kN
• Longueur de pliage (A) : 3200 mm
• Largeur entre colonnes (B) : 2600 mm
• Profondeur de gorge (E) : 400 mm
• Hauteur d’ouverture (D) : 480 mm
• Vitesses des blocs de coulisse : Approche 180 mm/s ; Pliage 0–10 mm/s ; Retour 160 mm/s
• Puissance moteur principal : 7,5 kW
• Dimensions (L×l×H) : 3700 × 1930 × 2630 mm
• Poids machine : 6600 kg
• Capacité de pliage (base 3000 mm) : ≤ 3 mm acier au carbone ; ≤ 2 mm acier inoxydable ; ≤ 4,5 mm aluminium
• Systèmes et options : commande DELEM-DA53T (standard), ESA / CYB (option), courbure mécanique (axe V), configurations d'axes CNC (4+V standard ; 6+V / 8+V en option), système hydraulique REXROTH, protection laser DSP, cellule d'alimentation robotisée
