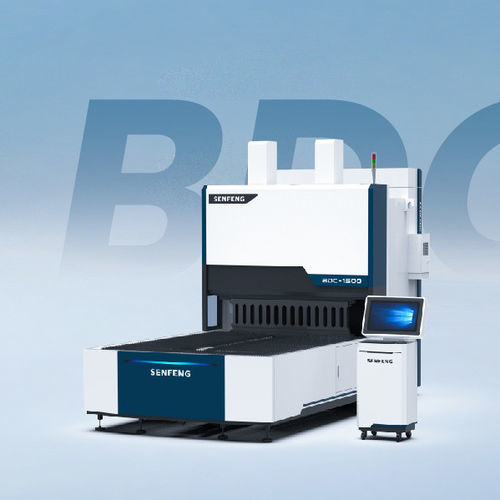

Rouleuse électrique BDC-1500

CNCautomatiquepour la chaudronnerie

Aperçu du produit
Cette plieuse automatique conçue par Senfeng Laser est destinée au pliage de tôles fines avec un haut degré de répétabilité. Elle associe préhension par ventouses et contrôle CNC multi-axes pour assurer une production en série rapide et des variations pièces à pièce minimales.

Principales caractéristiques

• Processus de pliage entièrement automatique — pas de pliage manuel nécessaire.
• Système de chargement par ventouses : les ventouses sous vide saisissent et font pivoter les tôles à 360° ; deux rails de guidage assurent un positionnement précis ; des brosses douces protègent la surface des tôles. Particulièrement adapté aux tôles légères et fines.
• Outils de pliage universels en alliage à haute résistance/acier de matrice avec forgeage, trempe et revenu pour une forte résistance à l'usure et une longue durée de vie des outils.
• Pliage automatique des angles droits, aigus et obtus et des formes complexes : arc, appui, carré creux et types fermés ; supporte pliage montant/descendant et nivelé.
• Haute productivité : cycle de pliage typique autour de 0,5 s (cycle rapide) ; rendement nettement supérieur aux presses plieuses CNC classiques.
• Commande conviviale : système CNC basé sur Linux avec écran HD et bus EtherCAT ; programmation visuelle graphique et nombreuses procédures de pliage préchargées.

Points forts

• Changements d'outils supérieur/inférieur limités.
• Programmation graphique simple et préréglages — pas d'expérience préalable requise pour les tâches courantes.
• Construction durable conçue pour la production en série stable et une longue durée de vie.
• Capacité à former une large gamme de formes avec une grande répétabilité.

Fonctionnement et commande
Le système intègre la préhension par vide, le positionnement automatique et une interface CNC graphique avec procédures préchargées pour un réglage rapide et une production répétable en série.

Caractéristiques techniques

• Modèle : BDC-1200 ; BDC-1500
• Longueur de pli maximale : 1200 mm (BDC-1200) / 1500 mm (BDC-1500)
• Hauteur de pli maximale : 170 mm
• Épaisseur maximale (outils standard) : acier inoxydable 201 0,8 mm ; tôle froide 1,0 mm ; feuille AL 1,3 mm
• Épaisseur minimale : 0,35 mm
• Tension nominale : 380 V
• Nombre d'axes : 10
• Vitesse de pliage la plus rapide : 0,2 s / pli
• Dimensions : BDC-1200 : 3700 × 1800 × 2450 mm ; BDC-1500 : 4000 × 2000 × 2550 mm
• Masse brute : BDC-1200 : 9 T ; BDC-1500 : 12 T
• Prise en charge de l'alimentation des plaques évidées : Non
