Rouleuse CNC BDC-2500

automatiquepour la chaudronneriehaute cadence

Vue d'ensemble

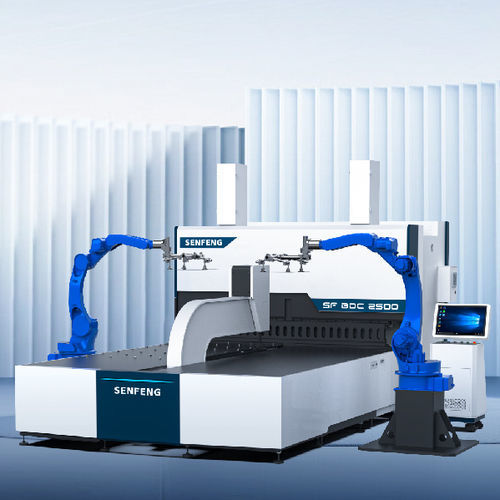

La BDC-2500 est une plieuse automatique de panneaux équipée de robots six axes pour le chargement par poussée (push-down), le pliage et le déchargement. Le système est piloté par une commande CNC avec communication EtherCAT et programmation graphique, permettant l'intégration dans des lignes automatiques de traitement de panneau.

Avantages clés

• Robot six axes réalisant chargement, pliage et déchargement pour des cycles entièrement automatisés.
• Production continue en mode one-stop avec intervention humaine minimale.
• Capacité de cycle élevée pour production de masse et flexible (exemple de vitesse la plus rapide : 0,2 s/pli ; typique 0,5 s/cycle selon l'opération).
• Prise en charge de géométries complexes : angles droits, aigus, obtus, arcs, retours, arêtes mortes, formes en U et fermées ; pliage haut/bas et mise à niveau possibles.
• Outils de pliage universels trempés et usinés (acier allié / acier d'outillage forgé, trempé, revenu) conçus pour une longue durée d'utilisation et une bonne résistance à l'abrasion.
• Conçu pour l'intégration avec d'autres machines de traitement de panneaux afin de former des lignes d'assemblage automatiques.

Points forts / Caractéristiques

• Pliage sans marquage pour éviter les traces visibles sur les pièces.
• Large spectre de pliage incluant types fermés, retours et arêtes mortes.
• Séquences robotisées pour chargement, pliage et déchargement automatiques sur l'ensemble du cycle de production.
• Adaptée aux productions multi-lots et aux grandes séries en continu.
• Commande CNC sous Linux avec affichage HD, protocole EtherCAT, programmation visuelle et procédures de pliage intégrées.

Paramètres techniques (tableau récapitulatif)
Modèles : BDC-1500 | BDC-2000 | BDC-2500
Longueur maximale de pliage : 1500 mm | 2000 mm | 2500 mm
Hauteur maximale de pliage : 200 mm (option 300 mm)
Épaisseur matériaux et angle de pliage (outils standard) : Acier (UTS 410 N/mm2) : jusqu'à 2,0 mm ; Acier inoxydable (UTS 660 N/mm2) : jusqu'à 1,5 mm ; Aluminium (UTS 265 N/mm2) : jusqu'à 2,5 mm
Épaisseur minimale : 0,35 mm
Pression gaz : 0,6 MPa
Axes de contrôle : 13
Vitesse de pliage la plus rapide : 0,2 s/pli (dépend de l'opération)
Consommation d'air : 20 NL/min
Dimensions (L×l×H) : BDC-1500 : 4400×2000×3050 mm ; BDC-2000 : 5000×2540×3200 mm ; BDC-2500 : 5600×3000×3250 mm
Poids : BDC-1500 : 13000 kg ; BDC-2000 : 17000 kg ; BDC-2500 : 22000 kg
Compatibilité alimentation de plaques évidées : Oui
Robot : 6 axes ; précision de répétition ±0,08 mm ; portée 1730 mm ; charge max 20 kg ; poids robot 285 kg

Applications & Intégration
Conçue pour des lignes automatiques de pliage de tôles où les robots effectuent l'alimentation, le pliage et le déchargement. Convient aux fabricants nécessitant des opérations de pliage continues, à haut débit et flexibles. Peut être reliée à d'autres équipements de traitement de panneaux pour former une ligne d'assemblage automatique complète.

Spécifications

• Modèle : BDC-2500 (options : BDC-1500, BDC-2000)
• Longueur maximale de pliage : 2500 mm
• Hauteur maximale de pliage : 200 mm (option 300 mm)
• Capacités matériaux (outils standard) : Acier (UTS 410 N/mm2) ≤ 2,0 mm ; Inox (UTS 660 N/mm2) ≤ 1,5 mm ; Aluminium (UTS 265 N/mm2) ≤ 2,5 mm
• Épaisseur minimale : 0,35 mm
• Pression gazeuse requise : 0,6 MPa
• Axes de contrôle : 13
• Vitesse de pliage la plus rapide : 0,2 s/pli
• Consommation d'air : 20 NL/min
• Robot : 6 axes, précision de répétition ±0,08 mm, portée 1730 mm, charge max 20 kg
• Dimensions (L×l×H) : 5600×3000×3250 mm (BDC-2500)
• Poids : 22000 kg (BDC-2500)
• Prend en charge l'alimentation de plaques évidées
• Outils de pliage universels trempés conçus pour une longue durée de vie (conçus pour >1 000 000 plis)
