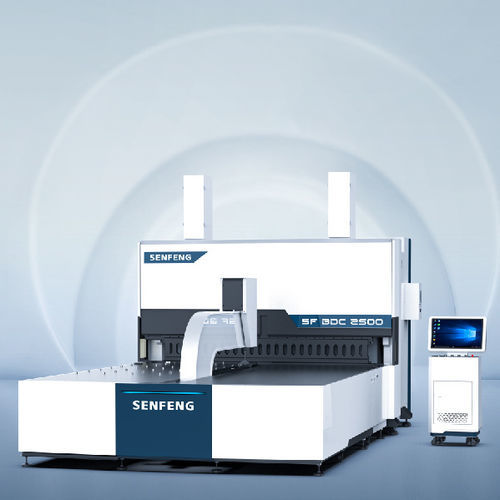

Cintreuse électrique BDC-2500

de tôleentièrement automatiqueCNC

Présentation du produit
Le SENFENG Flexible Bending Center prend en charge des opérations de pliage complexes de tôles grâce à une liaison multi-axes simultanée. Le système réduit la dépendance aux outillages dédiés et aux interventions manuelles, augmente le débit de production et diminue les coûts. Convient pour la production en série de profils de pliage variés : angles droits, angles aigus/obtus, arcs, retours, formes fermées et bords morts.

Points clés

• Centre de pliage automatique push-down (bras push-down) conçu pour les opérations de formage de tôles complexes.
• Liaison multi-axes simultanée permettant un formage sans outillage spécifique ou avec outillage réduit pour de nombreuses géométries de pliage.
• Cycles de pliage continus très rapides (typique 0,2 s par pli) ; rapporté jusqu'à trois fois plus rapide que les presses plieuses CN pour les opérations continues.
• Niveau d'automatisation et efficacité de production élevés ; supporte l'alimentation de plaques évidées ou percées.
• Commande CNC multi-axes intelligente professionnelle avec protocole bus EtherCAT ; prise en charge de nombreux axes coordonnés et programmation graphique 2D des processus.
• Outils de pliage universels durables : lames de pliage en 42CrMo hautes performances, forgées, traitées par revenu et trempe pour une longue durée de service (durée de vie rapportée pour tôle fine jusqu'à 1 000 000 cycles).

Points forts

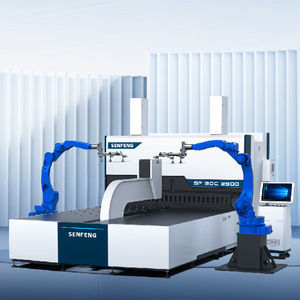

• Conception push-down compatible avec des configurations automatiques, assistées par robot ou à aspiration (plusieurs variantes disponibles).
• Longueurs et configurations disponibles : BDC-1500 / BDC-2000 / BDC-2500 / BDC-3200.
• Conçu pour les aciers inoxydables, les tôles acier recuites/froides et les feuilles d'aluminium.

Caractéristiques techniques

• Modèles : BDC-1500, BDC-2000, BDC-2500, BDC-3200
• Longueur maximale de pliage : BDC-1500 = 1500 mm ; BDC-2000 = 2000 mm ; BDC-2500 = 2500 mm ; BDC-3200 = 3200 mm
• Vitesse maximale de pliage : 0,2 s / pli
• Hauteur maximale de pliage : 200 mm (option 300 mm)
• Épaisseur maximale (outils standards) : acier inoxydable 304 = 1,5 mm
• Épaisseur maximale (outils standards) : tôle froide = 2,0 mm
• Épaisseur maximale (outils standards) : feuille d'aluminium = 2,5 mm
• Épaisseur minimale : 0,35 mm
• Tension nominale : 380 V
• Dimensions (L × l × H) : BDC-1500 = 4400 × 2000 × 2750 mm ; BDC-2000 = 5000 × 2700 × 2950 mm ; BDC-2500 = 5700 × 3200 × 3050 mm ; BDC-3200 = 6600 × 4000 × 3280 mm
• Masse brute : BDC-1500 = 13 T ; BDC-2000 = 17 T ; BDC-2500 = 22 T ; BDC-3200 = 25 T
• Support d'alimentation pour plaques évidées : Oui
