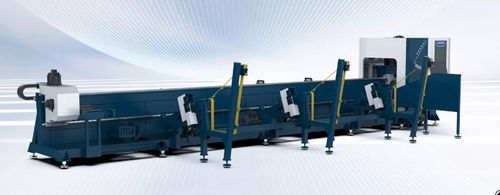

Machine de découpe laser SFPLUS series

pour aluminiumpour acier inoxydablepour métal

Présentation
La gamme PLUS Series est conçue pour la production industrielle de tubes ronds, carrés et rectangulaires, offrant un débit élevé et une répétabilité stricte. La machine intègre des mandrins pneumatiques doubles pour la coupe et le chargement simultanés, des axes servo et des guidages de précision afin d'assurer un mouvement stable et un positionnement précis sur une large gamme de matériaux et de diamètres de tube.

Points forts

• Mandrins pneumatiques doubles permettant coupe et chargement simultanés pour minimiser les temps morts et maintenir une production continue.
• Moteurs servo et guidages linéaires de précision garantissant un mouvement stable avec une répétabilité de ±0,03 mm et une précision de positionnement de ±0,05 mm (selon modèle).
• Performances dynamiques élevées offrant une vitesse de coupe nettement supérieure (objectif de conception environ 50% plus rapide que des modèles comparables).
• Mandrin arrière avec soufflage pour évacuer les résidus et réduire les risques de blocage et de panne en aval.
• Compatible avec l'acier inoxydable, les alliages d'aluminium et les tubes à haute réflectivité ; prend en charge les profils ronds, carrés et rectangulaires.

Spécial petits tubes
Contrôle précis de l'énergie laser et gestion du faisceau pour limiter brûlures, bavures et déformations thermiques sur les petits diamètres. Diamètre minimal pris en charge : 15 mm (selon variante).

Coupe biseau (±45°)
Tête de coupe à mise au point automatique combinée à des mandrins pneumatiques spécialisés permettant des coupes biseaux ±45° sur tubes ronds, carrés et rectangulaires ainsi que sur profils cornière et profilés. Le biseautage ±45° est standard sur certaines variantes et optionnel sur d'autres.

Chargement & Déchargement
Prend en charge des systèmes intelligents de chargement/déchargement semi-automatiques et entièrement automatiques capables de manipuler plusieurs tubes simultanément. Les pièces coupées sont évacuées automatiquement pour réduire les temps de cycle. La manutention servo-commandée assure un flux de matière stable et un positionnement répétable.

Fonctions optionnelles / avancées

• Coupe sans queue (zero-tail) : coupe au-dessus du mandrin pour des longueurs de queue ultra-courtes ou nulles.
• Scanner de profil BCW : mesure et compensation en temps réel des écarts entre le tube réel et le dessin.
• Nettoyeur de scories automatique : élimine les résidus à l'intérieur du tube pendant la coupe pour maintenir la qualité intérieure.

Paramètres techniques
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

Caractéristiques techniques

• Nom de la série : PLUS Series
• Répétabilité : ±0,03 mm
• Précision de positionnement (X/Y) : ±0,05 mm
• Vitesse sans charge max : jusqu'à 150 m/min (selon modèle)
• Vitesse de rotation max des mandrins : jusqu'à 240 tr/min (selon modèle)
• Accélération max : jusqu'à 1,5 G (selon modèle)
• Matériaux supportés : acier inoxydable, alliage d'aluminium, tubes à haute réflectivité, etc.
• Diamètre minimal pris en charge : 15 mm (variantes petits tubes)
• Coupe biseau : ±45° disponible (selon modèle / optionnel)
• Chargement/déchargement automatique/semi-automatique : servo-contrôlé et entraînement à moteur de précision
