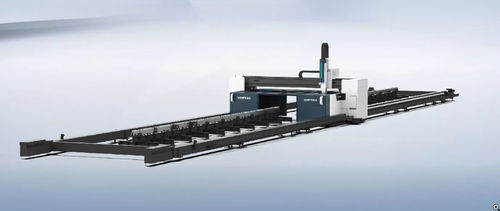

Machine de découpe laser SF1500CH

pour acierde profilésCNC

Présentation
La machine de découpe laser pour profilés en H SF1500CH est un système portique à châssis ouvert conçu pour la coupe droite et le chanfreinage des poutres en H. La structure portique à double entraînement répartit uniformément les efforts sur la poutre pour limiter la déformation et garantir une production stable sur de grandes longueurs.

Principales caractéristiques

• Portique à double entraînement pour une force de poutre équilibrée et une déformation réduite
• Prise en charge de la coupe droite et du chanfreinage des ailes (flange slab) des profils en H
• Configuration ouverte et doubles postes de travail pour faciliter le chargement/déchargement
• Axes rotatifs A et B ±180° avec protection anti-collision et réponse rapide
• Passerelle/plateforme opérateur pour un accès sécurisé lors de la manutention
• Tête de coupe laser à autofocus avec protection IP65 et refroidissement intégré pour une découpe stable en continu
• Système CNC adapté aux profils en H : nesting automatique, export de rapports et compensation des déformations

Paramètres techniques
Modèle : SF1500CH
Puissance laser (kW) : 12–30
Zone de travail (L×l, mm) : 28000×3000
Largeur max de l'âme (mm) : 1200
Hauteur max de l'aile (mm) : 500
Vitesse max à vide (m/min) : 50
Épaisseur max : ≤50 mm (coupe droite), ≤35 mm (chanfrein aile)
Dimensions totales (L×l×H, mm) : 35670×5900×3030
Précision de positionnement X/Y (mm) : ±0,1
Précision de repositionnement X/Y (mm) : ±0,05

Applications

• Composants d'acier pour routes et ponts
• Fabrication de structures métalliques et entreposage
• Pièces pour machines d'ingénierie
• Pièces structurelles pour l'industrie électrique
• Éléments structurels pour la construction navale

Spécifications

• Modèle : SF1500CH
• Plage de puissance laser : 12–30 kW (20–30 kW typique pour sections lourdes)
• Zone de travail : 28000 × 3000 mm
• Largeur max de l'âme : 1200 mm
• Hauteur max de l'aile : 500 mm
• Épaisseur de coupe max : jusqu'à 50 mm (droite), jusqu'à 35 mm (chanfrein)
• Vitesse max à vide : 50 m/min
• Dimensions totales : 35670 × 5900 × 3030 mm
• Précision de positionnement (X/Y) : ±0,1 mm
• Précision de repositionnement (X/Y) : ±0,05 mm
• Tête autofocus avec protection IP65 et refroidissement intégré
• CNC avec nesting automatique, export de rapports et appariement des pièces déformées
