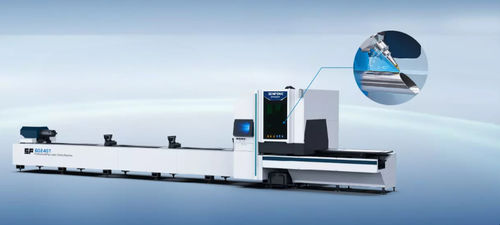

Machine de découpe laser GT series

pour acierde profilésde tubes

Aperçu du produit
Découpeuse laser de tubes à biseau par SENFENG. Système de découpe laser pour l'obtention de biseaux de haute précision sur tubes et profilés (ronds, carrés, elliptiques et formes irrégulières). Autorise le biseautage automatique jusqu'à ±45° avec alimentation stable et cadence de coupe élevée, réduisant les opérations de préparation en aval.

Principales caractéristiques

• Biseautage réglable de 0° à ±45° pour divers préparations de joint.
• Biseaux ±45° de haute précision, limitant le besoin d'opérations de surfaçage séparées.
• Mandrins pneumatiques pour serrage automatique, assurant rotation stable et positionnement précis selon les formes de tubes.
• Roues de support flottantes avec centrage automatique pour s'adapter aux différents diamètres et garantir un mouvement axial constant.
• Vitesse de coupe élevée et automatisation pour améliorer le rendement.
• Support suiveur qui accompagne le mouvement du tube et fonctions d'évitement de tête pour réduire les chutes de matière.
• Compatible avec tubes en acier ronds, carrés, elliptiques et irréguliers.

Paramètres techniques

• Série : GT Series
• Modèles : SF6024GT, SF6035GT
• Puissance laser : 3 kW – 6 kW
• Plage pour tube rond : SF6024GT φ50–φ230 mm ; SF6035GT φ50–φ360 mm
• Plage pour tube carré : SF6024GT 50×50–230×230 mm ; SF6035GT 50×50–360×360 mm
• Précision de positionnement : ±0.05 mm
• Précision de repositionnement : ±0.03 mm
• Vitesse maximale des axes : jusqu'à 75 m/min (selon modèle)
• Vitesse de coupe maximale : jusqu'à 75 m/min (selon modèle)
• Vitesse de rotation des mandrins : jusqu'à 100 r/min (selon modèle)
• Charge maximale de la table : 260 KG (SF6024GT), 700 KG (SF6035GT)
• Longueur de traitement maximale : jusqu'à 6 m
• Capacité Ø maximale : jusqu'à Ø360 mm (selon modèle)

Applications
Conçue pour le biseautage dans les secteurs pétrolier, chimique, naval et du bâtiment. Fournit des profils de biseau précis pour la préparation au soudage, l'amélioration de l'étanchéité des joints et la résistance structurelle.

Caractéristiques techniques

• Série : GT Series
• Modèles disponibles : SF6024GT, SF6035GT
• Plage de puissance laser : 3 kW – 6 kW
• Plage tubes ronds : φ50–φ230 mm (SF6024GT) ; φ50–φ360 mm (SF6035GT)
• Plage tubes carrés : 50×50–230×230 mm (SF6024GT) ; 50×50–360×360 mm (SF6035GT)
• Précision de positionnement : ±0.05 mm ; répétée : ±0.03 mm
• Vitesse max des axes : jusqu'à 75 m/min
• Rotation mandrins : jusqu'à 100 r/min
• Capacité de charge table : 260 KG / 700 KG selon modèle
• Longueur de traitement maximale : jusqu'à 6 m
• Capacité Ø max : jusqu'à 360 mm
