Machine de découpe laser SF series
pour acierde tôlede plaques

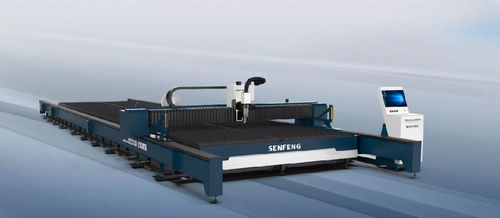

Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques
Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques
Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques - image - 2
Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques - image - 3
Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques - image - 4
Machine de découpe laser - SF series - Jinan Senfeng Laser Technology Co. Ltd. - pour acier / de tôle / de plaques - image - 5
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
laser
Matière traitée
pour acier
Produit traité
de tôle, de plaques
Fonction combinée
de fraisage, de formage
Application
pour les machines de construction, pour chantier naval
Construction
grand format
Autres caractéristiques
de précision, forte puissance, pour grandes pièces, pour applications lourdes
Course X

12 000 mm, 14 000 mm, 24 000 mm, 30 000 mm
(472,44 in, 551,18 in, 944,88 in, 1 181,1 in)

Course Y

3 000 mm, 4 000 mm
(118,11 in, 157,48 in)

Hauteur maximale de coupe

70 mm
(2,8 in)

Hauteur minimale de coupe

20 mm
(0,79 in)

Vitesse de coupe

80 m/min

Puissance laser

Min: 6 000 W

Max: 60 000 W

Répétabilité

0,05 mm
(0,002 in)

Poids

14 000 kg, 21 900 kg, 37 500 kg, 47 000 kg
(30 864,72 lb, 48 281,24 lb, 82 673,35 lb, 103 617,26 lb)

Description

Présentation du produit
La machine de découpe laser pour plaques métalliques avec biseautage permet des découpes en plan jusqu'à 45°, dépassant les coupes conventionnelles à 0°. Elle réalise en une seule passe des biseaux de type V, X, Y et autres, combinant découpe et mise en forme pour obtenir des pièces aux cotes précises et à la qualité de surface élevée, tout en améliorant la productivité et en réduisant la matière utilisée.

Principales caractéristiques
  • Tête de coupe haute puissance importée d'Allemagne permettant des coupes en biseau jusqu'à 45° en plan.
  • Formation en une passe des biseaux V, X, Y et autres (sans opération de fraisage additionnelle).
  • Haute précision dimensionnelle et excellente qualité de surface des pièces découpées.
  • Puissance laser configurable de 6 kW à 60 kW ; épaisseur de coupe stable >20 mm et épaisseur limite >70 mm (selon matériau et configuration).
  • Format extra-large en option : largeur de traitement jusqu'à 4000 mm ; longueur configurable selon les besoins clients.
  • Rideau lumineux de sécurité de série pour arrêter immédiatement la machine si un opérateur s'approche du faisceau, garantissant la sécurité du personnel.
  • Extraction des fumées périphérique 360° fermée (aspiration zonée) pour protéger les opérateurs et les composants optiques et prolonger la durée de vie.
  • Applications typiques : engins de construction, construction navale, pylônes/structures métalliques et autres applications sur fortes épaisseurs/biseaux.
  • Modèles disponibles : SF12030TX, SF14040TX, SF24040TX, SF30040TX.

Paramètres techniques
Modèle | SF12030TX | SF14040TX | SF24040TX | SF30040TX
Zone de travail (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
Puissance laser (kW) | 6~60 | 6~60 | 6~60 | 6~60
Précision de positionnement axe X/Y (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
Précision de repositionnement axe X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
Vitesse maximale (m/min) | 80 | 80 | 80 | 80
Poids total (kg) | 14000 | 21900 | 37500 | 47000
Dimensions hors tout (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
