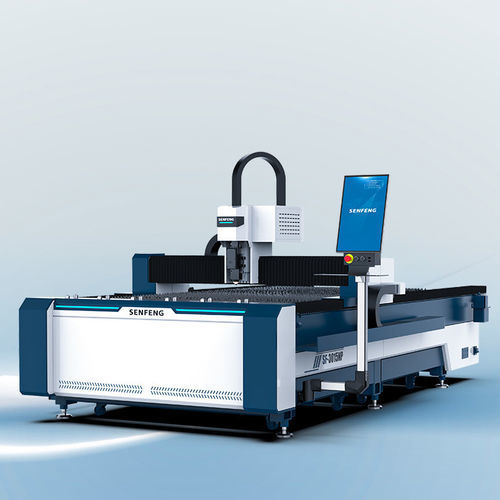

Machine de découpe laser 3015NP

pour aluminiumpour acier inoxydablepour laiton

Présentation
La machine utilise un système CNC intelligent sur bus avec des fonctions de découpe intégrées telles que centrage du disque, ligne de plan de coupe, évitement d'obstacles intelligent et saut automatique. Elle est conçue pour la découpe de tôles moyennes à minces afin d'obtenir des découpes rapides, précises et efficaces.

Matériaux et épaisseur de coupe

• Acier inoxydable : 1-30 mm
• Acier au carbone : 1-30 mm
• Alliage d'aluminium : 1-25 mm
• Laiton : 1-16 mm

Structure et conception

• Structure à plate-forme unique de type ouvert permettant le chargement/déchargement par la gauche, la droite et l'arrière grâce à des galets latéraux.
• Agencement intégré et compact combinant corps principal, armoire électrique, système de contrôle, compresseur d'air, générateur laser et refroidisseur d'eau pour optimiser l'espace d'atelier.
• La conception à plate-forme unique réduit l'emprise au sol totale (environ 12 m²) grâce au générateur laser intégré.
• L'armoire de distribution intégrée sépare les courants forts et faibles pour réduire les interférences électriques.
• Le lit surélevé soudé traité thermiquement permet de relâcher les contraintes internes et d'améliorer la rigidité et la durée de vie.
• Outils modulaires fixés par vis pour un démontage et un remplacement facilités.
• Des briques réfractaires protègent le lit contre les températures élevées ; une trémie de réception amovible facilite le remplacement.
• Double conduit de ventilation dans le lit pour accélérer la circulation d'air ; mode aspiration-soufflage combiné avec entrée et sortie pour une extraction efficace des fumées.

Paramètres techniques
Modèle : 3015NP
Zone de travail (mm) : 3050*1530
Puissance laser (kW) : 3-12
Vitesse maximale à vide (m/min) : 120
Précision de positionnement axe X/Y (mm) : ± 0.05
Précision de répétabilité axe X/Y (mm) : ± 0.02
Dimensions totales (L*W*H, mm) : 4360*2760*1800

Caractéristiques / Spécifications techniques

• Contrôle CNC intelligent sur bus avec fonctions de découpe intégrées (centrage du disque, ligne de plan de coupe, évitement d'obstacles, saut automatique).
• Adaptée à la découpe d'acier au carbone, d'acier inoxydable, d'alliage d'aluminium et de laiton dans les plages d'épaisseur spécifiées.
• Disposition ouverte à plate-forme unique pour une emprise réduite et une manutention simplifiée des matériaux.
• Lit soudé traité thermiquement pour une rigidité et une longévité accrues.
• Outils modulaires remplaçables et trémie de réception amovible pour faciliter la maintenance.
• Extraction efficace des fumées grâce aux conduits de ventilation doubles et au mode aspiration-soufflage combiné.
• Performances de mouvement précises : vitesse max 120 m/min ; précision de positionnement ±0.05 mm ; répétabilité ±0.02 mm.
