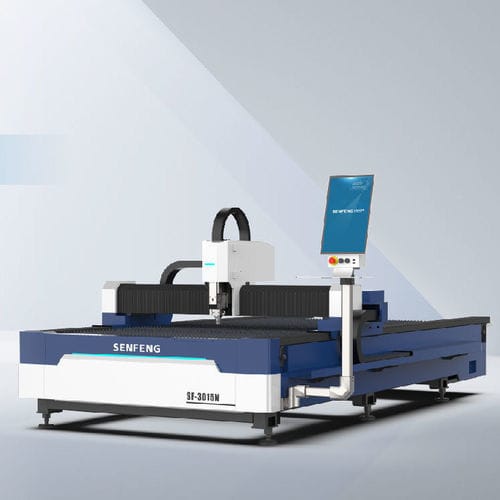

Machine de découpe laser 3015N

pour métalde tôleCNC

Vue d'ensemble
Machine de découpe laser à châssis ouvert avec plateforme modulaire unique et encombrement réduit (~12 m²). Conçue pour un chargement/déchargement facilité, un transport simplifié et un assemblage rapide sur site, adaptée aux ateliers disposant de peu d'espace au sol.

Points clés

• Conception ouverte et compacte pour un chargement et un déchargement simples.
• Transport en vrac : jusqu'à 8 unités du modèle 3015N par conteneur 40HQ pour optimiser les coûts de fret ; assemblage sur site par connexions à insertion rapide pour un déploiement rapide.

Atelier et environnement
Deux conduits de ventilation accélèrent le flux d'air interne, limitent l'accumulation de fumées et de poussières et améliorent les conditions de production pour les installations à châssis ouvert.

R&D technique et composants

• Système de commande CNC intelligent pour une réponse rapide et une interconnexion machine.
• Générateur laser à haute efficacité électro-optique.
• Tête de coupe laser à autofocus avec dispositifs de sécurité renforcés.

Structure et maintenance

• Structure de lit semi-creuse pour réduire la déformation thermique due à l'exposition à la chaleur du laser.
• Plateforme modulaire unique simplifiant la maintenance, les réparations et le remplacement des pièces.

Industries d'application
Optimisée pour la découpe de tôles fines jusqu'à 20 mm. Recommandée pour l'électroménager, les articles de cuisine, la céramique sanitaire, les châssis et armoires, la signalétique, les composants d'ascenseurs et autres fabrications en tôle fine.

Paramètres techniques
Modèle : 3015N
Zone de travail (mm) : 3050 × 1530
Puissance laser (kW) : 1,5 / 3 / 4 / 6
Vitesse maximale (m/min) : 100
Précision de positionnement axe X/Y (mm) : ±0,05
Précision de positionnement répétée axe X/Y (mm) : ±0,02
Dimensions totales (L×l×H, mm) : 4360 × 2760 × 1800

Caractéristiques

• Modèle : 3015N
• Zone de travail : 3050 × 1530 mm
• Options de puissance laser : 1,5 kW, 3 kW, 4 kW, 6 kW
• Vitesse de coupe maximale : 100 m/min
• Précision de positionnement axe X/Y : ±0,05 mm
• Précision de positionnement répétée axe X/Y : ±0,02 mm
• Dimensions totales : 4360 × 2760 × 1800 mm
