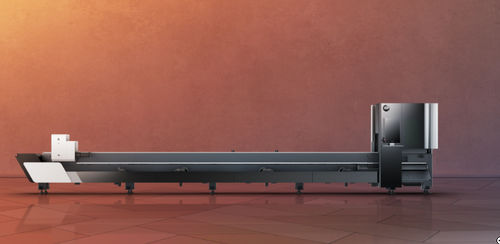

Machine de découpe laser à fibre SK

pour métalde tubesavec logiciel de paramétrage

Présentation
Le Bodor SK est une machine de découpe laser fibre pour tubes conçue pour le traitement automatisé à haut débit. Elle associe double mandrin indépendant, accélération des axes et vitesse de rotation élevée du mandrin pour minimiser les chutes et améliorer la productivité.

Points forts de performance

• Accélération maximale testée : 2,7G pour des mouvements d'axe rapides et des temps de cycle réduits.
• Vitesse de rotation du mandrin : jusqu'à 260 tr/min pour supporter des cadences de coupe élevées.
• Vitesse de déplacement Z de la tête laser (algorithme amélioré) : 60 m/min, ≈25% plus rapide que la génération précédente.

Avantages clés

• Double mandrin avant/arrière indépendant permettant l'avancement du mandrin avant et le passage du mandrin arrière pour atteindre un résidu quasi-nul (ex. résidu d'environ 40 mm selon procédé).
• Chargement et coupe simultanés grâce à l'automatisation d'alimentation — cycle d'alimentation ultra-rapide ≈8 s pour optimiser le rythme de production.
• Serrage stable pour pièces longues via double serrage avant/arrière, améliorant la qualité du produit et la répétabilité de positionnement.
• AI pour le nesting et fonction 3 étapes de génération automatique des dessins pour réduire le travail manuel et optimiser l'utilisation de la matière (gain typique ≈30%).
• Amélioration du positionnement et de la circularité : +20% rapporté vs génération précédente.

Caractéristiques structurelles et mécaniques

• Châssis « Sky Bow » : transmission tridimensionnelle en triangle pour équilibrer les couples et répartir les efforts sur les rails.
• Mandrin en alliage haute résistance avec mors trempés pour une meilleure précision de positionnement et durabilité.
• Conception interne totalement scellée contre la poussière pour éviter le blocage des rouleaux et prolonger la durée de vie.
• Capacité du mandrin avant à dépasser la tête laser pour assurer le double serrage lors de la coupe de longues pièces.

Automatisation et flux

• Dispositif d'alimentation automatique permettant l'alimentation et la coupe en parallèle (ex. temps d'alimentation ultra-rapide ≈8 s pendant la coupe).
• Fonction 3 étapes : choix du type de tube → génération du dessin à partir des paramètres → une touche de lancement pour les pièces répétitives (ex. garde-corps, rampes).
• Nesting intelligent IA : optimisation des layouts et des trajectoires pour améliorer l'efficacité de coupe et réduire la consommation de tubes (ex. économie annuelle significative).

Capacités optionnelles

• Suivi en double zone (option) : rouleaux suiveurs en zone de chargement, rouleaux biotiques en U profond, plaque suiveuse en zone de déchargement — support tout-servo pour précision uniforme.
• Traitement sans queue (option) : possibilité d'atteindre un résidu quasi-nul avec un nesting optimisé.
• Coupe avec chanfrein (option) : structure à course nulle réduisant le balancement de la tête pour des coupe prêtes au soudage sans jeu en une passe.

Garantie et validation
Programmes de support Bodor standard et options de garantie étendue disponibles (ex. programme 5 ans mentionné par Bodor). Données de performance issues de laboratoires ; résultats réels dépendant des matériaux, configurations et conditions d'exploitation.

Caractéristiques techniques

• Série/modèle : SK Series (Bodor SK)
• Accélération maximale (testée) : 2,7G
• Vitesse maximale du mandrin : jusqu'à 260 tr/min
• Vitesse de déplacement Z de la tête laser : 60 m/min (amélioration logicielle)
• Alimentation automatique : cycle ultra-rapide ≈8 s (chargement concurrent à la coupe)
• Productivité petit diamètre (exemple) : jusqu'à ≈500 pièces/min (données laboratoire)
• Amélioration de positionnement/circularité : >20% vs génération précédente (rapporté)
• Options : suivi double zone, traitement zéro queue, coupe chanfreinée, modules d'alimentation automatiques
