Machine de découpe laser à fibre M series

pour métalde tubespour applications industrielles

Présentation

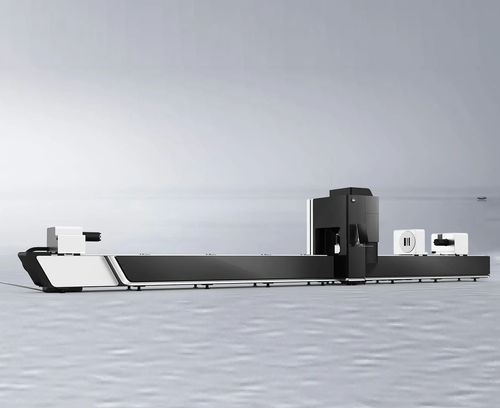

Bodor M est une machine de découpe laser pour tubes lourds (série M). Produit phare pour la découpe de tubes métalliques, elle introduit une architecture innovante à quatre mandrins et un processus double synchrone pour maximiser l’efficacité, la sécurité et la flexibilité du traitement des tuyaux.

Points forts

• Processus double synchrone avec quatre mandrins garantissant un flux de production continu et une haute productivité.
• Conception multicanaux et quatre mandrins permettant le traitement simultané et l’appairage intelligent des mandrins pour différents scénarios de coupe.
• Capacité de coupe très large adaptée aux tubes métalliques lourds (jusqu’à Ø 530 mm pour certains modèles).
• Minimisation des déchets (« zéro matière excédentaire ») grâce à la possibilité de déplacer le matériau vers l’avant ou l’arrière lors de la coupe de la dernière section.

Fonctionnalités opérationnelles

• Découpe, chargement et déchargement simultanés : pendant qu’un cycle de coupe est en cours, un nouveau cycle de chargement ou la décharge précédente peuvent être effectués, améliorant le rendement global.
• Mécanisme à 4 mandrins permettant une coupe de haute qualité sans intervention manuelle, réduisant les coûts humains et améliorant la sécurité d’exploitation.
• Mandrin à structure carrée-ronde qui permet de couper des tubes ronds d’un diamètre maximal équivalent à la longueur latérale maximale des tubes carrés, offrant une grande flexibilité de traitement.
• Capteurs de suivi d’asservissement et algorithmes d’évitement de trajectoire auto-développés pour détecter les obstacles et planifier les trajectoires d’évitement afin de protéger les bords et la tête laser.

Technologie et intelligence

• Appairage intelligent des mandrins et commutation automatique des modes de coupe selon les conditions de travail pour optimiser les résultats.
• Option de caméra haute sensibilité et fonction d’auto-apprentissage AI pour l’identification précise des cordons de soudure (optionnel), permettant de les éviter automatiquement.
• Conception visant à réduire les pertes matérielles et optimiser la rentabilité par l’utilisation maximale de chaque pièce de matériau.

Applications

• Découpe de tuyaux en métaux lourds et pièces tubulaires de grand diamètre.
• Secteurs industriels nécessitant un débit élevé et une faible intervention opérateur : production industrielle, structures métalliques, tuyauterie industrielle, mobilier tubulaire, composants automobiles, etc.

Garantie et écosystème
Bodor propose des programmes de service et une couverture de garantie étendue (programme de garantie 5 ans évoqué sur la page produit) ainsi qu’une plateforme d’interaction IoT industrielle (« Bodor+ ») pour l’intégration des services connectés et la supervision de production.

Caractéristiques / spécifications techniques

• Architecture : série M, conception à quatre mandrins, multicanaux.
• Processus : double synchrone avec quatre mandrins (permet découpe + chargement/déchargement simultanés).
• Plage de coupe : prise en charge de tubes de grand diamètre (ex. : jusqu’à Ø 530 mm mentionné pour les traitements lourds).
• Mandrin : structure carrée-ronde adaptable (permet couper tubes ronds selon la longueur latérale maximale des tubes carrés).
• Sécurité : fonctionnement mains libres possible, réduction de l’intervention humaine grâce à l’automatisation mandrins.
• Contrôle & capteurs : capteurs de suivi d’asservissement, algorithmes d’évitement de trajectoire pour protection des bords et prévention des collisions.
• Options avancées : caméra ultra-claire haute sensibilité + fonction AI pour identification des cordons de soudure (option).
• Objectif qualité : optimisation de la qualité de coupe, réduction des déchets (« zéro matière excédentaire »).
• Usage recommandé : découpe de tubes métalliques lourds, production industrielle à haut rendement.
