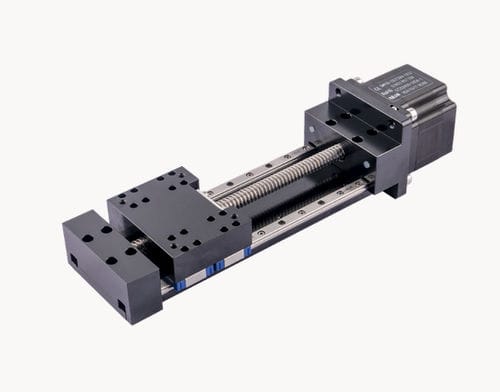

Actionneur électrique DWM 57

linéairepas à pasà vis coulissante

Caractéristiques du moteur
Motor | Voltage[V] | Current[A] [RMS] | Resistance[Ω] | Inductance[Ω] | Lead Wire No. | Motor Length[mm]
23E2110 | 6.4 | 1 | 6.4 | 16.4 | 4 | 45
23E2120 | 3.2 | 2 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2210 | 10.8 | 1 | 11.5 | 32 | 4 | 65
23E2225 | 4.2 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Vis à pas et déplacement par pas disponibles
Screw Dia.[inch] | Screw Dia.[mm] | Lead[inch] | Lead[mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.375 | 9.525 | 0.025 | 0.635 | A | 0.0032
0.375 | 9.525 | 0.05 | 1.27 | D | 0.0064
0.375 | 9.525 | 0.0625 | 1.5875 | F | 0.0079
0.375 | 9.525 | 0.083 | 2.1167 | H | 0.0106
0.375 | 9.525 | 0.1 | 2.54 | K | 0.0127
0.375 | 9.525 | 0.125 | 3.175 | L | 0.0159
0.375 | 9.525 | 0.167 | 4.233 | P | 0.0212
0.375 | 9.525 | 0.2 | 5.08 | R | 0.0254
0.375 | 9.525 | 0.25 | 6.35 | S | 0.0318
0.375 | 9.525 | 0.375 | 9.525 | V | 0.0476
0.375 | 9.525 | 0.384 | 9.7536 | W | 0.0488
0.375 | 9.525 | 0.4 | 10.16 | X | 0.0508
0.375 | 9.525 | 0.5 | 12.7 | Y | 0.0635
0.375 | 9.525 | 1.0 | 25.4 | Z | 0.127
0.394 | 10 | 0.079 | 2 | G | 0.01
0.394 | 10 | 0.3937 | 10 | C | 0.05
0.394 | 10 | 0.7874 | 20 | I | 0.1

Spécifications mécaniques
Modèle | C100B (dyn)(kN) | Co(stat)(kN) | Mro(Nm) | Mpo(Nm) | Myo(Nm)
DWM 57 | 1.83 | 1.83 | 3.8 | 12.68 | 12.68

Schéma dimensionnel
Images et dessins dimensionnels fournis pour référence de conception (fichiers : 57_main.png, 23_demension-external.jpg).

Sélection de course disponible
Taille A (mm) | Course B (mm) | Poids empilement simple (kg) | Poids empilement double (kg)
152 | 50 | 1.17 | 1.465
202 | 100 | 1.26 | 1.555
252 | 150 | 1.35 | 1.645
302 | 200 | 1.441 | 1.736
352 | 250 | 1.531 | 1.826
402 | 300 | 1.622 | 1.917
452 | 350 | 1.712 | 2.007
502 | 400 | 1.804 | 2.099
552 | 450 | 1.894 | 2.189
602 | 500 | 1.984 | 2.279
652 | 550 | 2.075 | 2.37
702 | 600 | 2.165 | 2.46
* Remarque : Les valeurs de poids sont données à titre indicatif et peuvent varier selon la configuration réelle.

Courbes vitesse-poussée
Courbes vitesse-poussée disponibles pour empilement simple et double (fichiers : 23_single.png, 23_double.png).

Caractéristiques / spécifications techniques

• Produit : DWM 57 (Taille 57 mm DWM)
• Brand: DINGS
• Options moteur (exemples) : 23E2110, 23E2120, 23E2130, 23E2210, 23E2225, 23E2240 avec tensions, courants, résistances et inductances indiqués ci-dessus
• Codes de vis et pas disponibles : A, D, F, H, K, L, P, R, S, V, W, X, Y, Z, G, C, I (voir tableau pour pas et déplacement par pas)
• Performances mécaniques (DWM 57) : C100B(dyn) 1,83 kN, Co(stat) 1,83 kN, Mro 3,8 Nm, Mpo 12,68 Nm, Myo 12,68 Nm
• Choix de courses de 50 mm à 600 mm (combinaisons Taille A / Course B) avec valeurs de poids pour empilement simple et double
• Schémas dimensionnels et courbes vitesse-poussée fournis pour référence de conception
