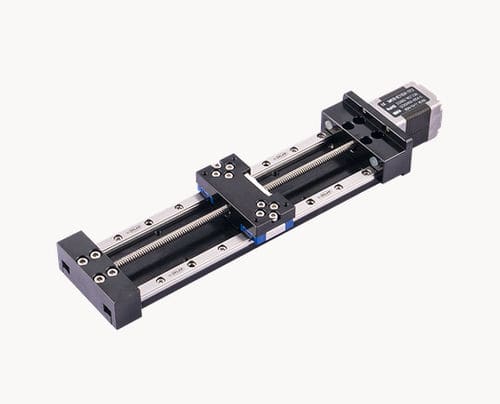

Actionneur électrique DWM 20

linéaireà vis coulissantepas à pas

Présentation du produit
Module linéaire taille 20 mm DWM 20. Profil compact disponible en versions empilement simple et double. Plusieurs options de moteur et de vis de translation permettent de choisir précisément la vitesse et le déplacement par pas pour des applications de micro‑positionnement.

Caractéristiques du moteur
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length [mm]
8E2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8E2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

Options de vis de translation et déplacement par pas
Screw Dia. [inch] | Screw Dia. [mm] | Lead [inch] | Lead [mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.138 | 3.5 | 0.0118 | 0.3 | AF | 0.0015
0.138 | 3.5 | 0.024 | 0.6096 | AA | 0.003048
0.128 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.048 | 1.2192 | B | 0.006096
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.096 | 2.4384 | J | 0.012192
0.138 | 3.5 | 0.1575 | 4 | M | 0.02
0.138 | 3.5 | 0.315 | 8 | T | 0.04

Spécifications mécaniques
Model | Charge dynamique C (kN) | Charge statique Co (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 20 | 0.51 | 0.87 | 1.18 | 2.4 | 2.4

Plan et cotes
Des images externes de l'actionneur et des dessins dimensionnels détaillés sont disponibles pour la taille 20 mm DWM 20, montrant les cotes générales, les interfaces de fixation et les positions des connecteurs.

Sélection des courses disponibles
Taille A (mm) | Course B (mm) | Poids (kg) empilement simple | Poids (kg) empilement double
70 | 20 | 0.145 | 0.168
90 | 40 | 0.159 | 0.182
110 | 60 | 0.173 | 0.196
130 | 80 | 0.186 | 0.209
150 | 100 | 0.2 | 0.223
170 | 150 | 0.235 | 0.258
190 | 200 | 0.27 | 0.293

* Les valeurs de poids sont données à titre indicatif et peuvent varier selon la configuration réelle.

Courbes vitesse‑poussée
Des courbes vitesse‑poussée sont disponibles pour les configurations empilement simple et empilement double afin d'aider au choix du moteur et de la vis de translation.

Caractéristiques / spécifications techniques

• Modèle commercial : DWM 20
• Marque : DINGS
• Taille de l'actionneur : 20 mm
• Options moteur : 8E2105 (2.5 V, 0.5 A RMS, 5.1 Ω, 1.5 mH, 4 fils, 27.2 mm de longueur) ; 8E2205 (4.4 V, 0.5 A RMS, 8.8 Ω, 2.7 mH, 4 fils, 38.1 mm de longueur)
• Options de vis de translation et déplacement par pas à 1.8° : AF / AA / AB / B / G / J / M / T (voir tableau pour valeurs de pas et déplacement)
• Performances mécaniques (DWM 20) : charge dynamique C = 0.51 kN, charge statique Co = 0.87 kN, Mro = 1.18 Nm, Mpo = 2.4 Nm, Myo = 2.4 Nm
• Courses disponibles (B) : 20, 40, 60, 80, 100, 150, 200 mm avec tailles A et poids en empilement simple/double (voir tableau)
• Plans dimensionnels et images externes disponibles sur la fiche produit
• Courbes vitesse‑poussée disponibles pour empilement simple et double
