Actionneur électrique DWM 35

linéaireà vis coulissantepas à pas

Vue d'ensemble

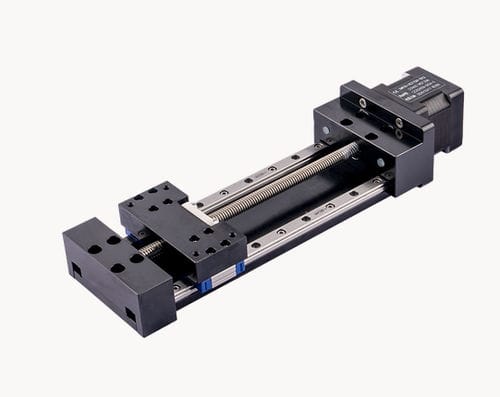

Actionneur linéaire externe DWM 35 conçu pour la positionnement industriel et le mouvement linéaire. Disponible en empilement simple et double avec plusieurs options de vis et de moteurs pour adapter course, force et résolution aux besoins applicatifs.

Caractéristiques du moteur
Moteur | Tension [V] | Courant [A] [RMS] | Résistance [Ω] | Inductance [mH] | Nombre de fils de connexion | Longueur du moteur [mm]
14E2105 | 6.6 | 0.5 | 13.2 | 14 | 4 | 33.6
14E2110 | 3.5 | 1 | 3.5 | 3.6 | 4 | 33.6
14E2115 | 2.7 | 1.5 | 1.8 | 1.9 | 4 | 33.6
14E2205 | 12 | 0.5 | 24 | 29 | 4 | 45.6
14E2210 | 6 | 1 | 6 | 7.2 | 4 | 45.6
14E2215 | 4 | 1.5 | 2.7 | 3.2 | 4 | 45.6

Vis à pas et déplacement par pas disponibles
Diamètre de la vis [inch] | Diamètre de la vis [mm] | Pas [inch] | Pas [mm] | Code du pas | Déplacement par pas à 1.8° [mm]
0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003048
0.25 | 6.35 | 0.0394 | 1.0 | AB | 0.005
0.25 | 6.35 | 0.025 | 0.635 | A | 0.003175
0.25 | 6.35 | 0.048 | 1.2192 | B | 0.006096
0.25 | 6.35 | 0.05 | 1.27 | D | 0.00635
0.25 | 6.35 | 0.0625 | 1.5875 | F | 0.0079
0.25 | 6.35 | 0.096 | 2.4384 | J | 0.0122
0.25 | 6.35 | 0.1 | 2.54 | K | 0.0127
0.25 | 6.35 | 0.125 | 3.175 | L | 0.0159
0.25 | 6.35 | 0.192 | 4.8768 | Q | 0.024
0.25 | 6.35 | 0.2 | 5.08 | R | 0.0254
0.25 | 6.35 | 0.25 | 6.35 | S | 0.0318
0.25 | 6.35 | 0.333 | 8.4667 | U | 0.0423
0.25 | 6.35 | 0.384 | 9.7536 | W | 0.0488
0.25 | 6.35 | 0.5 | 12.7 | Y | 0.0635
0.25 | 6.35 | 1 | 25.4 | Z | 0.127
0.315 | 8 | 0.1575 | 4 | M | 0.02
0.315 | 8 | 0.315 | 8 | T | 0.04
0.315 | 8 | 0.0787 | 2 | G | 0.01
0.315 | 8 | 0.3937 | 10 | C | 0.05

Spécifications mécaniques
Modèle | C100B (dyn) (kN) | Co (stat) (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 35 | 1.38 | 2.08 | 3.8 | 7.9 | 7.9

Schéma dimensionnel
Images dimensionnelles et vues externes de l'actionneur disponibles pour la taille 35 mm DWM, incluant les dimensions de montage et l'illustration de l'actionneur externe.

Sélection de course disponible
Taille A (mm) | Course B (mm) | Poids (kg) simple empilement | Poids (kg) double empilement
124 | 50 | 0.522 | 0.543
174 | 100 | 0.593 | 0.614
224 | 150 | 0.665 | 0.686
274 | 200 | 0.736 | 0.757
324 | 250 | 0.807 | 0.828
374 | 300 | 0.879 | 0.9
424 | 350 | 0.95 | 0.971
474 | 400 | 1.021 | 1.042
524 | 450 | 1.092 | 1.113
574 | 500 | 1.163 | 1.184
* Valeurs de poids données à titre de référence et susceptibles de varier selon la configuration réelle.

Courbes vitesse-poussée
Courbes vitesse-poussée disponibles pour empilement simple et double indiquant les caractéristiques de performance selon la vitesse de fonctionnement ; consultez les images pour les données détaillées.

Caractéristiques / spécifications techniques

• Modèle : DWM 35
• Taille de vis principale : 6.35 mm (0.25") et 8 mm (0.315") selon configuration
• Déplacement par pas indiqué selon code du pas (voir tableau des pas et déplacement par pas à 1.8°)
• Options de moteur disponibles : 14E2105, 14E2110, 14E2115, 14E2205, 14E2210, 14E2215 (voir tableau des caractéristiques)
• Capacité de charge dynamique C100B : 1.38 kN ; capacité statique Co : 2.08 kN
• Couples : Mro 3.8 Nm, Mpo 7.9 Nm, Myo 7.9 Nm
• Courses standards disponibles : 50, 100, 150, 200, 250, 300, 350, 400, 450, 500 mm (courses personnalisables dans la plage maximale)
• Poids selon taille et empilement : voir tableau Sélection de course disponible (env. 0.522–1.184 kg)
