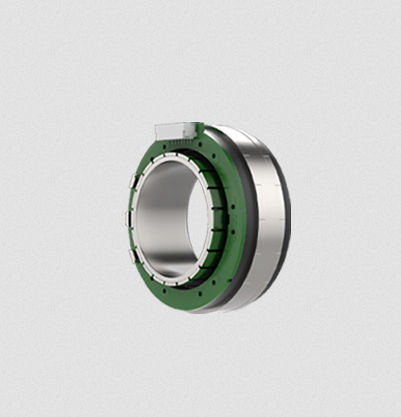

Moteur brushless 115ZWC37X-1

48 Vmodulairecompact

Moteur sans cadre sans balais de 115 mm — Vue structurelle La conception modulaire du stator et du rotor du moteur sans cadre de 115 mm, associée à des rapports d’encoches optimisés, améliore la densité de couple du moteur. Le rotor dispose d’un grand alésage intérieur, tandis que le stator est conçu pour une installation encastrée par le client, permettant une intégration personnalisée des structures de montage et des systèmes de refroidissement. Cette conception offre une grande flexibilité pour les applications sur mesure. La combinaison optimisée encoches-pôles réduit efficacement le couple de détente, assurant un fonctionnement fluide et stable. La structure est compacte, légère et hautement intégrée. - Référence du moteur: 115ZWC37X-1 - Diamètre extérieur du stator: 115±0.027 mm - Diamètre intérieur du rotor: 74+0.03 mm - Nombre de fentes: 27 - Paires de pôles: 15 - Méthode de connexion des enroulements: Connexion en étoile - Classe d’isolation: F - Type de service: S2 - Méthode de retour: Capteur à effet Hall - Angle de commutation: 120° - Résistance diélectrique (tension de tenue): 1200VAC/3mA/1s - Résistance d’isolement: 50MΩ/500VDC - Poids du stator: 815 g - Poids du rotor: 245 g - Vitesse à vide: 1750 RPM - Courant à vide: 1.8 A (REF) - Tension nominale: 48 VDC - Puissance nominale: 570 W - Couple nominal: 3.9 N·m - Vitesse nominale: 1400 RPM - Courant nominal: 14.1 A - Constante de couple: 0.281 Nm/A - Constante FEM inverse (valeur efficace): 20.8 Vrms/Krpm - Couple de crête: 12.7 N·m - Courant de crête: 47 A - Moment d’inertie: 3930 g·cm²
