Moteur brushless 25ZWC10X-1

24 Vmodulairecompact

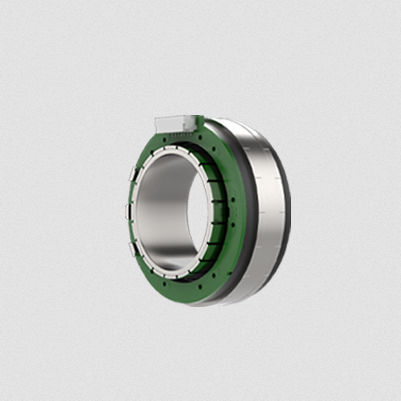

Moteur sans cadre sans balais de 25 mm — Vue structurelle La conception modulaire du stator et du rotor du moteur sans cadre de 25 mm, associée à des rapports d’encoches optimisés, améliore considérablement la densité de couple du moteur. Le rotor dispose d’un grand alésage intérieur, tandis que le stator est conçu pour une intégration encastrée par le client, permettant une personnalisation des structures de montage et des systèmes de refroidissement. Cette conception offre une plus grande flexibilité pour les systèmes sur mesure. La combinaison optimisée encoches-pôles réduit efficacement le couple de détente, garantissant un fonctionnement fluide et stable du moteur. La structure est compacte, légère et hautement intégrée. - Référence du moteur: 25ZWC10X-1 - Diamètre extérieur du stator: 25 mm (±0.016) - Diamètre intérieur du rotor: 11.6 mm (+0.018) - Nombre de fentes: 12 - Paires de pôles: 7 - Résistance entre phases: 0.42 Ω - Inductance entre phases: 0.123 mH - Méthode de connexion des enroulements: Connexion en étoile - Classe d’isolation: F - Type de service: S2 - Angle de commutation: 120° - Résistance diélectrique (Tension de tenue): 600VAC/1s/3mA - Résistance d’isolement: 50MΩ/500VDC - Poids du stator: 20 g - Poids du rotor: 3.2 g - Vitesse à vide: 26000 RPM - Courant à vide: 0.65 A (REF) - Tension nominale: 24 VDC - Puissance nominale: 70 W - Couple nominal: 0.032 N·m - Vitesse nominale: 22650 RPM - Courant nominal: 3.8 A - Constante de couple: 0.009 Nm/A - Constante FEM inverse (valeur efficace): 0.65 Vrms/Krpm - Couple de crête: 0.105 N·m - Courant de crête: 13 A - Moment d’inertie: 1.47 g·cm²
