Machine de découpe au jet d'eau abrasif Combo

plasmapour compositespour métal

Présentation

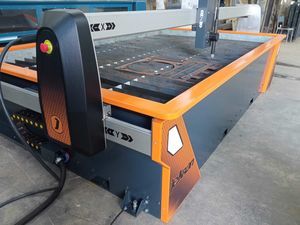

Le Combo est un système de découpe hybride intégrant un jet d'eau abrasif à double buse et une tête plasma sur un même portique. Il assure une flexibilité de production pour les métaux, alliages, composites et matériaux stratifiés avec possibilité d'utilisation sélective ou simultanée des deux méthodes. La machine est conçue pour offrir précision reproductible, adaptabilité fonctionnelle et intégration aux flux de fabrication industriels.

Points clés

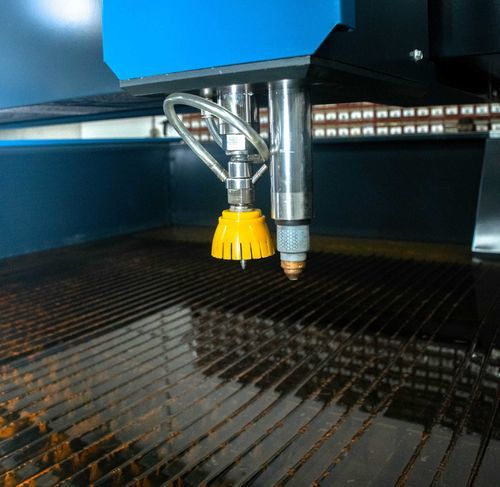

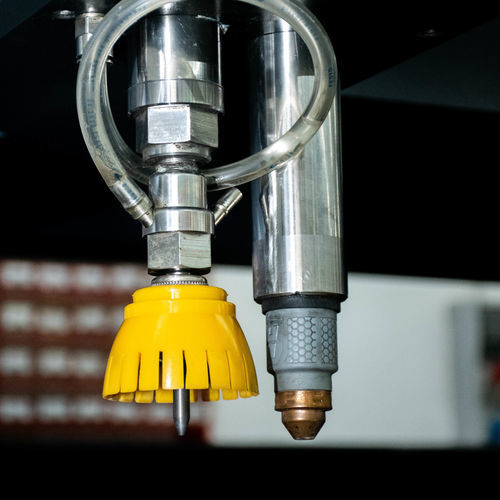

• Système hybride à double mode : têtes jet d'eau et plasma montées sur un portique unique avec changement rapide de mode pour s'adapter au matériau et au cycle de production.
• Contrôle indépendant des buses : commande dédiée pour chaque tête permettant une utilisation sélective ou simultanée, supportant les découpes plasma d'ébauche et les finitions fines par jet d'eau dans le même programme.
• Intelligence adaptative des matériaux : capteurs et algorithmes de contrôle mesurent le type/épaisseur du matériau et ajustent les paramètres de coupe en temps réel pour optimiser qualité et productivité.

Modèles & Tableau principal
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Table pompe/entraînement (modèles & spécifications)
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Remarques
*Les dimensions d'emprise sont indicatives. La pompe HP, la trémie, la structure d'évacuation du grenat et la console peuvent être positionnées pour s'adapter à l'atelier du client.

Caractéristiques techniques

• Produit : Système Combo jet d'eau à double buse + plasma
• Modèles disponibles : 4021-Combo, 6021-Combo
• Course X : 4100 mm (4021), 6100 mm (6021)
• Course Y : 2100 mm
• Course Z : 200 mm
• Vitesse max. : 25 m/min
• Précision linéaire : ±0.03 mm
• Répétabilité : ±0.02 mm
• Options pompe : Jekran Pump modèle 22 (22 kW / 30 HP) ou modèle 30 (30 kW / 40 HP) direct drive
• Pression pompe : jusqu'à 58 000 psi / 4 000 bar
• Orifice & débit jet d'eau : 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) et 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unités plasma : compatibles Hypertherm ou GYS
• Contrôle indépendant des buses : chaque tête avec commande dédiée pour fonctionnement simultané ou sélectif
• Capteurs adaptatifs : analyse matériau/épaisseur en temps réel et ajustement automatique des paramètres
• Emprise indicative : 8.5 x 3.4 m (4021) et 10.5 x 3.4 m (6021) (positionnement pompe/trémie/console flexible)
• Empreinte typique pompe (unité) : 1110 x 800 x 1065 mm (référence par unité pompe)
