Machine de découpe au jet d'eau abrasif WJFB

pour matériaux compositespour aluminiumpour acier inoxydable

Présentation

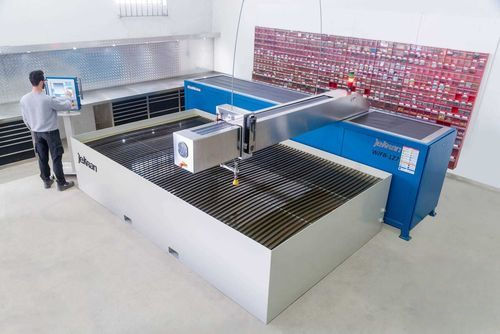

Le WJFB est une machine industrielle de découpe par jet d'eau abrasive dotée d'une architecture à passerelle mobile (fly-bridge). La passerelle se déplace sur les axes X et Y tandis que la table reste ouverte, permettant des découpes grand format avec une précision constante. Conçu pour les ateliers de fabrication, le WJFB prend en charge les métaux, la pierre, le verre et les composites avancés sans déformation thermique. L'emballage compact et les dimensions compatibles conteneur facilitent le transport et l'installation sur site.

Caractéristiques clés

• Conception à passerelle mobile pour un meilleur accès aux pièces surdimensionnées et irrégulières.
• Configuration à lit ouvert pour le chargement de grandes tôles et panneaux par le dessus ou les côtés.
• Système de guidage linéaire haute précision offrant une exactitude linéaire de ±0,03 mm et une répétabilité de ±0,02 mm.
• Vitesse de déplacement maximale 12 m/min pour un traitement efficace des grandes pièces.
• Compatible avec les pompes Jekran à entraînement direct (22 kW / 30 kW) jusqu'à ~4 000 bar.
• Adaptée aux métaux, à la pierre, au verre et aux composites — sans zone affectée par la chaleur.

Conception / Cas d'utilisation
Conçue pour la fabrication à l'échelle industrielle et les ateliers sur mesure : le WJFB gère la découpe de plaques épaisses, le nesting sur grandes tôles, les panneaux architecturaux en pierre et les composants fragiles en composite ou verre nécessitant une découpe sans thermique.

Spécifications techniques

• Nom du modèle : WJFB (WaterJet Fly Bridge).
• Tailles nominales disponibles : 44 (4ft x 4ft), 85 (8ft x 5ft), 125 (12ft x 5ft), 127 (12ft x 7ft).
• Course X : 1 220 mm / 2 490 mm / 3 658 mm (selon modèle).
• Course Y : 1 220 mm / 1 500 mm / 2 130 mm (selon modèle).
• Course Z : 170 mm (tous modèles).
• Vitesse maximale de translation : 12 m/min.
• Exactitude linéaire : ±0,03 mm. Répétabilité : ±0,02 mm.
• Exemples d'emprise au sol (varie selon implantation pompe/aspirateur) : 2,6 x 2,05 m ; 3,28 x 2,8 m ; 4,7 x 3,5 m.

Spécifications techniques des pompes

• Modèle 22 Direct Drive — Puissance moteur servo électrique : 22 kW (30 HP) ; Rendement ≥ 90 % ; Pression de sortie : ~58 000 psi (4 000 bar) ; Orifice & débit : 0,011" / 0,82 gpm (0,3 mm / 3,1 lpm) ; Empreinte : 1 110 x 800 x 1 065 mm.
• Modèle 30 Direct Drive — Puissance moteur servo électrique : 30 kW (40 HP) ; Rendement ≥ 90 % ; Pression de sortie : ~58 000 psi (4 000 bar) ; Orifice & débit : 0,014" / 1,1 gpm (0,35 mm / 4,2 lpm) ; Empreinte : 1 110 x 800 x 1 065 mm.

Applications & avantages

• Découpe grand format pour la fabrication industrielle et le travail des métaux sur mesure.
• Découpes sans apport thermique préservant la microstructure des métaux et l'intégrité des composites/verre.
• Configurations flexibles et emballage compact pour un déploiement rapide sur site.

Données techniques additionnelles

• Options de pompe standard : Jekran Pump modèle 22 (22 kW) et 30 (30 kW), variantes à entraînement direct.
• Exemples d'orifices/débits : 0,011" (0,3 mm) / 3,1 lpm et 0,014" (0,35 mm) / 4,2 lpm.
• Matériaux de coupe typiques : acier, inox, aluminium, pierre, verre, fibres de carbone et composites avancés.
