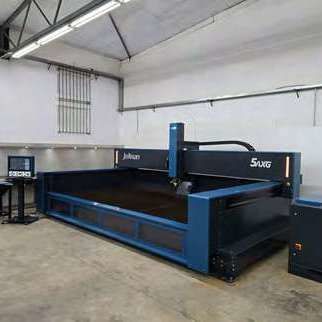

Machine de découpe au jet d'eau abrasif 5-Axis

pour céramiquepour matériaux compositespour matières plastiques

Aperçu
Systèmes de découpe jet d'eau 5 axes conçus pour la fabrication de haute précision sur métaux, composites, céramiques, pierre et plastiques. Les modèles 4021-5AXG et 6021-5AXG offrent de grandes zones de coupe et des capteurs intégrés pour des productions automatisées et reproductibles.

Caractéristiques principales

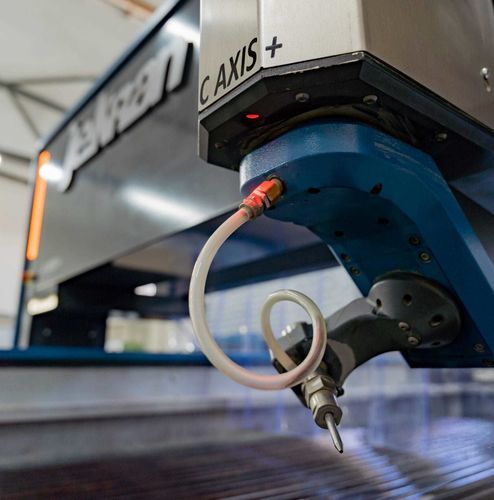

• Conception de buse supprimant les tuyauteries externes pour un entretien simplifié et une implantation plus propre de la machine.
• Systèmes intégrés de caméra et de palpage offrant la détection en temps réel et des ajustements dynamiques des trajectoires.
• Polyvalence matière : configuré pour métaux, composites, céramiques, pierre, verre et plastiques pour des environnements de production industrielle.

Caractéristiques techniques

• Modèle 4021-5AXG — Zone de coupe : 4100 x 2100 mm ; déplacements X/Y/Z : 4100 / 2100 / 200 mm ; Vitesse max : 25 m/min ; Précision linéaire : +/- 0.02 mm ; Répétabilité : +/- 0.02 mm ; Options pompe : Jekran direct-drive 22 kW / 30 kW (jusqu'à 4 000 bar / 58 000 psi) ; Emprise indicative : 8.5 x 3.4 m.
• Modèle 6021-5AXG — Zone de coupe : 6100 x 2100 mm ; déplacements X/Y/Z : 6100 / 2100 / 200 mm ; Vitesse max : 25 m/min ; Précision linéaire : +/- 0.02 mm ; Répétabilité : +/- 0.02 mm ; Options pompe : Jekran direct-drive 22 kW / 30 kW (jusqu'à 4 000 bar / 58 000 psi) ; Emprise indicative : 10.5 x 3.4 m.

Spécifications techniques des pompes

• Modèle 22 Direct Drive — Puissance moteur servo électrique : 30 HP (22 kW) ; Rendement : ~90% ; Pression de sortie : 58 000 psi (4 000 bar) ; Orifice & débit : 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) ; Emprise LxPxH : 43.7" x 31" x 42" (1110 x 800 x 1065 mm).
• Modèle 30 Direct Drive — Puissance moteur servo électrique : 40 HP (30 kW) ; Rendement : ~90% ; Pression de sortie : 58 000 psi (4 000 bar) ; Orifice & débit : 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm) ; Emprise LxPxH : 43.7" x 31" x 42" (1110 x 800 x 1065 mm).

Remarques complémentaires
Les dimensions d'emprise sont indicatives : la pompe HP, la trémie, la structure d'évacuation de l'abrasif et la console peuvent être positionnées différemment selon l'implantation client.

Famille de produits / Caractéristiques techniques

• Famille : systèmes de découpe 5-Axis par Jekran.
• Modèles standard : 4021-5AXG (4100 x 2100 mm) et 6021-5AXG (6100 x 2100 mm) ; configurations sur mesure possibles.
• Caméra et palpage intégrés pour l'alignement automatique et l'adaptation des trajectoires.
• Options de pompe : pompes Jekran direct-drive (22 kW / 30 kW) atteignant jusqu'à 4 000 bar (58 000 psi).
• Applications types : pièces aéronautiques, fabrication architecturale, prototypage et production industrielle.
