Unité de recyclage de plastique 120/100S – GR900

avec granulationpar broyage

Présentation

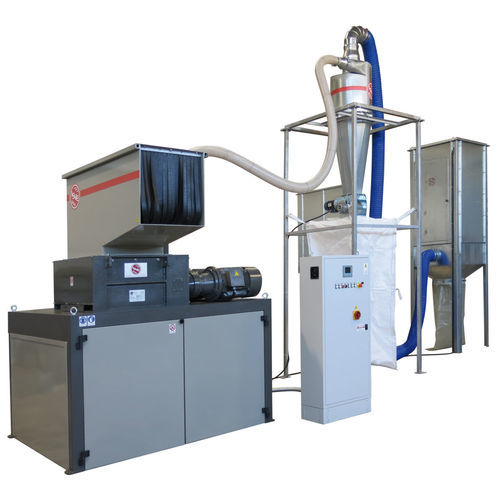

Le système Combi associe un groupe de broyage industriel modèle 120/100S en ligne avec le granulateur GR900, permettant la réduction primaire de taille et la granulation en aval pour le recyclage ou la préparation de matière.

Caractéristiques du broyeur

• Châssis robuste en tôle électrosoudée pour usage industriel
• Supports de roulements à rouleaux de baril avec étanchéité contre poussières et liquides pour une durée de vie prolongée
• Plaques latérales interchangeables résistantes à l’usure isolant la chambre de coupe des flasques
• Arbres extra-épais équipés de 30 fraises en acier spécial anti-usure et 30 disques d’insertion pour la préhension des volumes
• Épaisseur outils : 40 mm ; disposition échelonnée des dents pour une meilleure progression de coupe
• Deux réducteurs épicycloïdaux avec axes parallèles à l’axe des couteaux
• Deux moteurs 22 kW multi-tensions/multi-fréquences, classe d’efficacité PREMIUM (IE3)
• Transmission à bain d’huile avec engrenages et pignons en acier ; barre de protection des moteurs incluse
• Chambre de coupe : 1200 x 1000 mm ; trémie pour chargement frontal ou par le haut avec couvercle coulissant et bandes caoutchouc anti fly-back

Caractéristiques du granulateur (GR900)

• Structure portante tubulaire électrosoudée et panneaux insonorisés
• Porte double avec verrouillage électrique et micro-interrupteur de sécurité pour extraction
• Guides internes pour centrage précis du GR900
• Caisse porte-rotor en acier épais avec rotor central ouvert Ø360 mm et lames en acier fortement allié, interchangeables et affûtables
• Bouche de chargement : 420 x 900 mm ; largeur utile du rotor : 900 mm
• Groupe de lames fixes réglables axialement et grille interchangeable jusqu’à 4 mm
• Transmission par courroies trapézoïdales haute résistance ; moteur 30 kW monté sur glissières pour réglage de tension
• Enceinte insonorisée et portes de sécurité facilitant les opérations de maintenance

Caractéristiques du système de contrôle

• Tableau électrique conforme CEE avec limiteur de couple inversant le rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour le contrôle des périphériques
• Écran tactile couleur 6" pour réglage et supervision
• Programme d’autoréglage AUTO TUNING ISVE et logiciel de gestion des systèmes de charge, affinement et aspiration
• Fonctions d’arrêt d’urgence ; PROGRAMME D’ENTRETIEN ISVE pour alertes de maintenance
• Prédisposition pour télé-assistance et SAFETY SERVER CONNECTION ISVE pour supervision en temps réel
• Exécution conforme aux normes CE

Autres caractéristiques

• Entraînements et commandes SIEMENS
• Axe anti-torsion
• Interface opérateur tactile
• Programme de maintenance ISVE et connectivité serveur

Caractéristiques / spécifications techniques

• Configuration combinée : broyeur 120/100S en ligne avec granulateur GR900
• Chambre de coupe (broyeur) : 1200 x 1000 mm
• Arbres et fraises : extra-épais, 30 fraises acier spécial anti-usure et 30 disques
• Épaisseur des outils : 40 mm
• Moteurs broyeur : 2 × 22 kW, multi-tensions/multi-fréquences, PREMIUM (IE3)
• Transmission broyeur : bain d’huile avec engrenages ; 2 réducteurs épicycloïdaux
• Rotor granulateur : Ø360 mm avec lames interchangeables en acier allié
• Bouche granulateur : 420 x 900 mm ; largeur utile 900 mm
• Motorisation granulateur : 30 kW sur glissières
• Grille granulateur interchangeable jusqu’à 4 mm
• Insonorisation et portes de sécurité pour maintenance
• Contrôle : PLC SIEMENS S7-1200, écran tactile 6", limiteur de couple, AUTO TUNING ISVE
• Préparation télé-assistance et supervision serveur en temps réel
• Exécution CE
