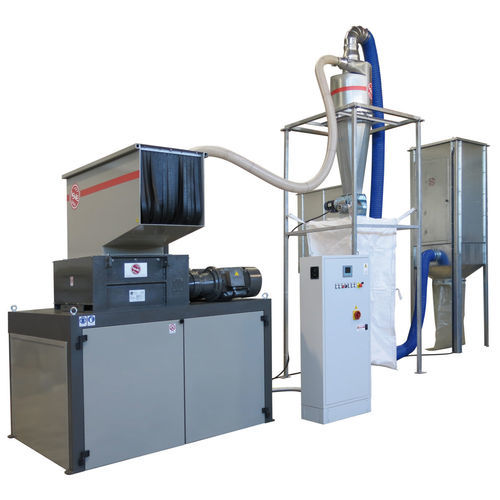

Unité de recyclage de plastique 80/80S – GR600

avec granulationpar broyage

Présentation
L’installation est composée d’un groupe de broyage Combi 80/80S disposé en ligne avec un granulateur GR600 pour une réduction de taille primaire continue et une granulation secondaire.

Caractéristiques du broyeur

• Structure en tôle d’acier électrosoudée de fort épaisseur
• Supports de roulement à rouleaux du baril avec systèmes d’étanchéité contre poussières et liquides
• Plaques latérales interchangeables résistantes à l’usure séparant la chambre de coupe des flasques
• Arbres extra-épais équipés de 42 fraises en acier anti-usure et 42 disques d’introduction pour la préhension d’éléments volumineux
• Disposition échelonnée des dents pour une coupe progressive et une meilleure alimentation
• 2 réducteurs épicycloïdaux avec axes parallèles à l’axe des couteaux
• 2 moteurs 11 kW 6 pôles multi-tensions/multi-fréquences, classe IE3
• Transmission par bain d’huile avec engrenages et pignons en acier
• Dimensions chambre de coupe : 800 x 800 mm
• Trémie en tôle électrosoudée pour chargement frontal ou par le haut avec couvercle coulissant et bandes anti fly-back

Caractéristiques du granulateur

• Structure de support en acier tubulaire électrosoudé robuste pour le granulateur GR600
• Habillage en tôle insonorisé
• Porte à double fermeture avec serrure électrique et micro-interrupteur de sécurité pour l’extraction
• Guides internes pour faciliter le centrage du granulateur GR600
• Corps porte-rotor extra-épais électrosoudé avec rotor central Ø360 mm et lames interchangeables en acier allié
• Bouche de chargement : 420 x 620 mm
• Enceinte insonorisée avec porte de maintenance et sécurité pour extraction du groupe
• Jeu de couteaux fixes réglables axialement
• Grille interchangeable jusqu’à 4 mm
• Entraînement par courroies trapézoïdales haute résistance sur volant
• Moteur granulateur 22 kW positionné sur glissières pour réglage de tension

Système de contrôle

• Tableau électrique conforme aux normes CEE avec limiteur de couple inversant le mouvement du rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour le contrôle des périphériques
• Écran tactile couleur 6" pour réglage des paramètres
• Nouveau programme AUTO TUNING ISVE d’autoréglage
• Logiciel de contrôle des systèmes de chargement, du broyeur d’affinage et/ou du système d’aspiration
• Fonctions d’arrêt d’urgence et contrôle de sécurité
• PROGRAMME D’ENTRETIEN ISVE signalant les opérations de maintenance
• Prédisposition pour télé-assistance et SAFETY SERVER CONNECTION ISVE pour supervision en temps réel
• Exécution conforme aux normes CE

Autres options / Équipements inclus

• Moteurs SIEMENS (option)
• Intégration de commande SIEMENS
• Arbre anti-torsion
• Panneau tactile
• Programme d’entretien ISVE
• Prédisposition ISVE Server Connect (connexion distante)

Caractéristiques techniques / spécifications

• Modèle commercial : Combi 80/80S – GR600
• Chambre de coupe broyeur : 800 x 800 mm
• Couteaux broyeur : 42 fraises anti-usure sur arbres extra-épais avec 42 disques
• Motorisation broyeur : 2 x 11 kW, 6 pôles, multi-tensions/multi-fréquences, IE3
• Rotor granulateur : Ø360 mm avec lames interchangeables en acier allié
• Bouche de chargement granulateur : 420 x 620 mm
• Entraînement granulateur : courroies trapézoïdales haute résistance; moteur 22 kW sur glissières
• Grille granulateur interchangeable jusqu’à 4 mm
• Transmission : bain d’huile avec engrenages et pignons en acier
• Contrôle : PLC SIEMENS S7-1200, écran tactile 6", limiteur de couple
• Sécurité : exécution CE, portes de sécurité avec serrure électrique et microswitches
