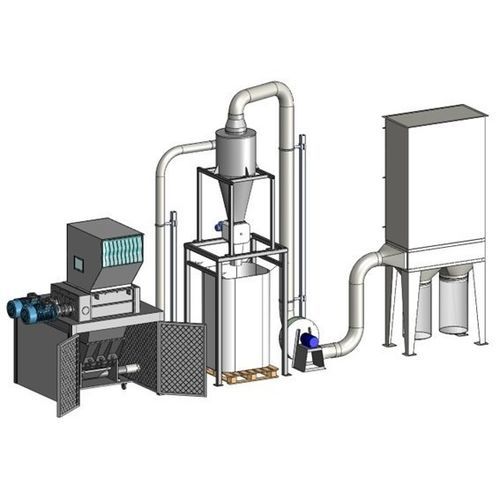

Unité de recyclage de plastique 40/80S – GR500

avec granulation

Résumé
Système combiné en ligne constitué d’un broyeur industriel 40/80S associé au granulateur GR500, destiné à la réduction primaire des dimensions et à la granulation de matériaux volumineux et rigides.

Caractéristiques du broyeur

• Structure en tôle d’acier électrosoudée de forte épaisseur
• Supports de roulement des rouleaux avec étanchéité contre poussières et liquides
• Plaques latérales interchangeables résistantes à l’usure séparant la chambre de coupe des flasques de roulement
• Arbres extra-épais avec 20 fraises en acier spécial résistantes à l’usure et 20 disques d’insertion pour la prise d’objets volumineux
• Disposition échelonnée des dents pour une meilleure préhension et progression de coupe
• Deux réducteurs épicycloïdaux avec axes parallèles à l’axe des couteaux
• Deux moteurs multi-tensions/multi-fréquences 7,5 kW, 6 pôles (IE3)
• Transmission à bain d’huile avec engrenages et pignons en acier
• Barre de protection des moteurs électriques
• Chambre de coupe 400 × 800 mm et trémie électrosoudée pour chargement frontal ou par le haut avec couvercle coulissant et bandes caoutchouc anti fly-back

Caractéristiques du granulateur

• Structure de support robuste en tubulaire électrosoudé pour logement GR500
• Carénage tôlé insonorisé et chambre d’isolement acoustique avec porte de sécurité pour maintenance
• Double porte de fermeture avec serrure électrique et micro-interrupteur de sécurité pour extraction du granulateur
• Guides internes pour centrage précis du GR500
• Corps porte-rotor en acier épais avec rotor central ouvert Ø260 mm et lames interchangeables et réaffûtables en acier hautement allié
• Trémie de chargement 300 × 500 mm et jeu de couteaux fixes réglables axialement
• Grille interchangeable jusqu’à 4 mm
• Entraînement par courroies trapézoïdales haute résistance et moteur 11 kW monté sur glissières pour réglage de tension

Caractéristiques du système de contrôle

• Tableau électrique conforme aux normes CEE avec limiteur de couple inversant le rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour le contrôle des périphériques
• Écran tactile couleur 6” pour réglage des paramètres
• Programme d’autoréglage AUTO TUNING ISVE
• Logiciel pour le pilotage des systèmes de chargement, du moulin/raffineur et du système d’aspiration optionnel
• Fonctions d’arrêt d’urgence et sécurité
• ISVE MAINTENANCE PROGRAM indiquant les maintenances planifiées sur l’HMI
• Prédisposition télé-assistance et SAFETY SERVER CONNECTION ISVE pour supervision en temps réel
• Exécution conforme aux normes CE.

Fonctions et options complémentaires

• Moteurs et contrôle SIEMENS
• Arbre anti-torsion
• Écran tactile (HMI)
• Programme d’entretien ISVE et préparation connexion serveur

Caractéristiques / spécifications techniques

• Modèle : broyeur 40/80S combiné au granulateur GR500
• Chambre de coupe broyeur : 400 × 800 mm
• Arbres broyeur : extra-épais avec 20 fraises résistantes à l’usure et 20 disques d’insertion
• Moteurs broyeur : 2 × 7,5 kW, 6 pôles, multi-tensions/multi-fréquences (IE3)
• Transmission broyeur : bain d’huile avec engrenages et pignons en acier; 2 réducteurs épicycloïdaux
• Rotor granulateur : Ø260 mm (rotor central ouvert); largeur utile 500 mm
• Trémie granulateur : 300 × 500 mm
• Moteur granulateur : 11 kW sur glissières pour réglage de tension
• Grille granulateur : interchangeable, jusqu’à 4 mm
• Entraînement granulateur : courroies trapézoïdales haute résistance sur volant
• Contrôle : PLC SIEMENS S7-1200, HMI 6”, limiteur de couple, AUTO TUNING ISVE
• Sécurité : exécution CE, double porte avec serrure électrique et micro-interrupteur pour extraction
