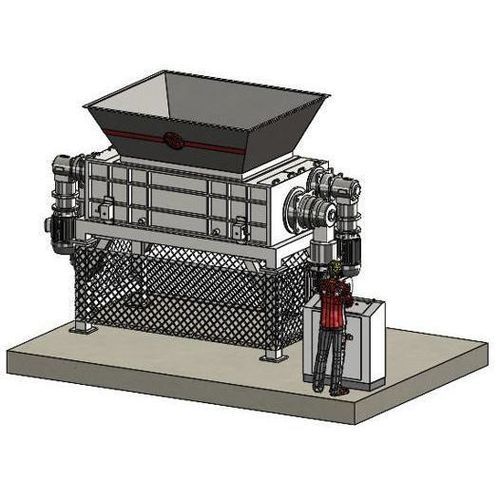

Déchiqueteur à 4 arbres 180130S-MAX

pour déchets industrielsavec convoyeurrenforcé

Présentation
Le 180130S-MAX est un broyeur industriel 4 arbres avec une bouche de chargement de 1 800×1 300 mm. Il associe deux arbres de coupe et deux arbres d’introduction/convoyage et est entraîné par quatre motoréducteurs pour une puissance installée totale de 120 kW (2×45 kW pour les arbres de coupe, 2×15 kW pour les arbres d’introduction). La série MAX est conçue pour des applications de recyclage et de pré-broyage intensives.

Caractéristiques principales

• Puissance installée totale: 120 kW (2×45 kW + 2×15 kW)
• Transmission: par engrenages
• Nombre d’arbres de coupe: 2
• Couteaux trempés: 36 pièces, épaisseur 50 mm
• Nombre d’arbres d’introduction/convoyage: 2
• Disques d’introduction: 36 à 4 becs, acier 42CrMo
• Vitesse moyenne des fraises: 10–15 tours/min
• Accessoires: contrôle de descente, grille interchangeable
• Sécurité: arrêt d’urgence, contact trémie fermée, micros de sécurité
• Poids (env.): 16 t
• Exécution: conforme aux normes CE

Caractéristiques du broyeur

• Châssis en tôle d’acier épaisse électrosoudée
• Supports de roulement à rouleaux avec étanchéité contre poussières et liquides
• Arbres haute résistance pour efforts de torsion et flexion
• 36 couteaux en acier spécial anti-usure, ép. 50 mm
• 36 disques introducteurs en 42CrMo
• 2 réducteurs épicycloïdaux pour arbres de coupe
• 2 réducteurs épicycloïdaux pour arbres d’admission
• Moteurs: 2×45 kW multi-tension/multi-fréquence (IE3) pour arbres de coupe
• Moteurs: 2×15 kW multi-tension/multi-fréquence (IE3) pour arbres d’introduction
• Trémie renforcée électrosoudée prévue pour chargement par le haut
• Base avec tiroir raccordable à un système d’aspiration/convoyeur ou 3 filets de protection avec porte frontale et micro de sécurité

Système de contrôle

• Armoire électrique conforme aux normes CEE/CE, avec limiteur de couple inversant le mouvement du rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour le contrôle des périphériques
• Écran tactile couleur 6" pour le réglage des paramètres
• Programme d’autoréglage AUTO TUNING ISVE
• Logiciel prévu pour commander les systèmes de chargement, le moulin d’affinage et/ou le système d’aspiration
• Fonctions d’arrêt d’urgence pour la sécurité
• ISVE MAINTENANCE PROGRAM: alertes de maintenance sur HMI
• Préparation pour télé-assistance et SAFETY SERVER CONNECTION ISVE (supervision en temps réel)
• Exécution conforme aux normes CE

Caractéristiques / spécifications techniques

• Modèle: 180130S-MAX
• Bouche de chargement (L×H): 1 800×1 300 mm
• Chambre de coupe: 1 800×1 300 mm
• Puissance installée totale: 120 kW (2×45 kW + 2×15 kW)
• Arbres de coupe: 2
• Couteaux trempés: 36 pièces, 50 mm d’épaisseur
• Arbres d’introduction: 2
• Disques introducteurs: 36 (4 becs), 42CrMo
• Vitesse moyenne des couteaux: 10–15 tours/min
• Moteurs arbres de coupe: 2×45 kW, IE3
• Moteurs arbres d’introduction: 2×15 kW, IE3
• Poids approximatif: 16 t
• Construction: tôle électrosoudée épaisse, trémie renforcée
• Sécurité: arrêt d’urgence, contact trémie fermée, limiteur de couple
• Contrôle: SIEMENS S7-1200, HMI 6", AUTO TUNING ISVE
• Conformité: CE
