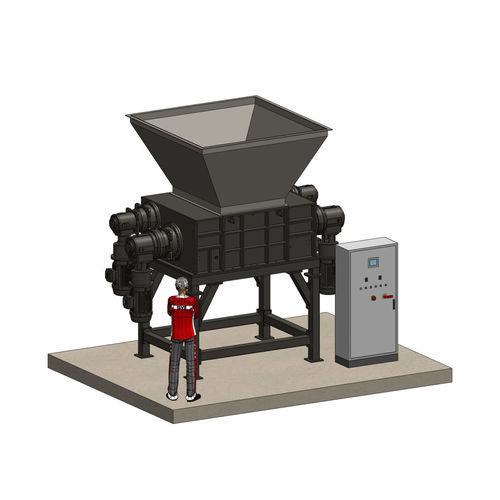

Déchiqueteur à 4 arbres 100130S-MAX

pour déchets industrielsavec convoyeurrenforcé

Présentation produit :
Le 100130S-MAX est un broyeur industriel 4 arbres destiné aux applications lourdes, doté d’une chambre de découpe 1000×1300 mm. Il associe deux arbres couteaux et deux arbres introducteurs/convoyeurs, équipés de disques introducteurs et de couteaux anti-usure. La machine est entraînée par quatre motoréducteurs pour une puissance totale de 90 kW et conçue pour des cycles de travail intensifs dans le recyclage.

Caractéristiques principales :

• Puissance installée totale : 90 kW (30 + 30 + 15 + 15 kW)
• Transmission : par engrenages avec réducteurs épicycloïdaux
• Arbres couteaux : 2
• Couteaux trempés : 20 unités, épaisseur 50 mm, acier spécial anti-usure
• Arbres introducteurs/convoyeurs : 2
• Disques introducteurs/convoyeurs : 20 unités (acier 42CrMo)
• Vitesse moyenne couteaux : 12–15 tr/min
• Accessoires : contrôle de descente des grilles interchangeables ; tiroir raccordable à aspiration ou convoyeur ; filets de protection
• Sécurité : arrêt d’urgence, contact trémie fermée, portillon frontal avec micro-sécurité
• Poids approximatif : 12 t
• Normes : conforme CE

Construction du broyeur :

• Châssis en tôle électrosoudée de forte épaisseur
• Supports de roulements à rouleaux avec étanchéité contre poussières et liquides
• Arbres à haute résistance et anti-torsion
• 20 couteaux en acier spécial anti-usure de 50 mm d’épaisseur
• 20 disques introducteurs en acier 42CrMo
• 2 réducteurs épicycloïdaux pour arbres couteaux
• 2 réducteurs épicycloïdaux pour arbres introducteurs
• Moteurs arbres couteaux : 2 x 45 kW multitension/multifrquence, classe d’efficacité IE3
• Moteurs disques introducteurs : 2 x 22 kW multitension/multifrquence, classe d’efficacité IE3
• Trémie renforcée électrosoudée pour chargement par le haut
• Base avec tiroir raccordable à aspiration/convoyeur ou ensemble de filets de protection et portillon

Système de contrôle :

• Tableau électrique conforme CEE avec limiteur de couple inversant les rotors en cas de surcharge
• PLC SIEMENS S7-1200 pour le pilotage des périphériques
• Écran tactile couleur 6 in. pour réglage des paramètres
• Programme d’auto-ajustement AUTO TUNING ISVE
• Logiciel prévu pour piloter systèmes de chargement, moulin raffineur et systèmes d’aspiration
• Fonctions d’arrêt d’urgence et contrôle de sécurité
• ISVE MAINTENANCE PROGRAM pour signalisation des maintenances programmées
• Prédisposition pour télé-assistance et SAFETY SERVER CONNECTION ISVE pour supervision en temps réel
• Exécution conforme aux normes CE

Spécifications techniques :

• Modèle : 100130S-MAX
• Chambre de découpe (L x H) : 1000 x 1300 mm
• Puissance installée totale : 90 kW (30 + 30 + 15 + 15 kW)
• Type de transmission : par engrenages avec réducteurs épicycloïdaux
• Arbres couteaux : 2
• Arbres introducteurs/convoyeurs : 2
• Couteaux trempés : 20 pièces, 50 mm d’épaisseur, acier spécial anti-usure
• Disques introducteurs : 20 pièces, acier 42CrMo
• Vitesse moyenne couteaux : 12–15 tr/min
• Moteurs : arbres couteaux 2 x 45 kW (IE3), disques 2 x 22 kW (IE3)
• Poids approximatif : 12 tonnes
• Sécurité : arrêt d’urgence, contact trémie fermée, portillon frontal avec micro
• Options : contrôle de descente des grilles interchangeables ; tiroir pour aspiration ou convoyeur ; filets de protection
• Automatisation : SIEMENS S7-1200 ; écran tactile 6 in. ; AUTO TUNING ISVE ; prédisposition télé-assistance
• Conformité : CE
